DieseRC SWITNEX Kabelloser Kinetischer Lichtschalter und Empfänger Bedienungsanleitung

Technische Daten
Empfängerspannung	AC 85V~250V
Ruhestrom	<5mA
Maximale Last	1000W
HF-Frequenz	433MHz
Betriebstemperatur	-30°C ~ +80°C
Empfangsempfindlichkeit	>97dbm
Speicherkapazität	Bis zu 5 kabellose Schalter
HF-Betriebsmodus	Überlagerungsempfang ASK
Reichweite (Innenbereich)	Ca. 50 Meter

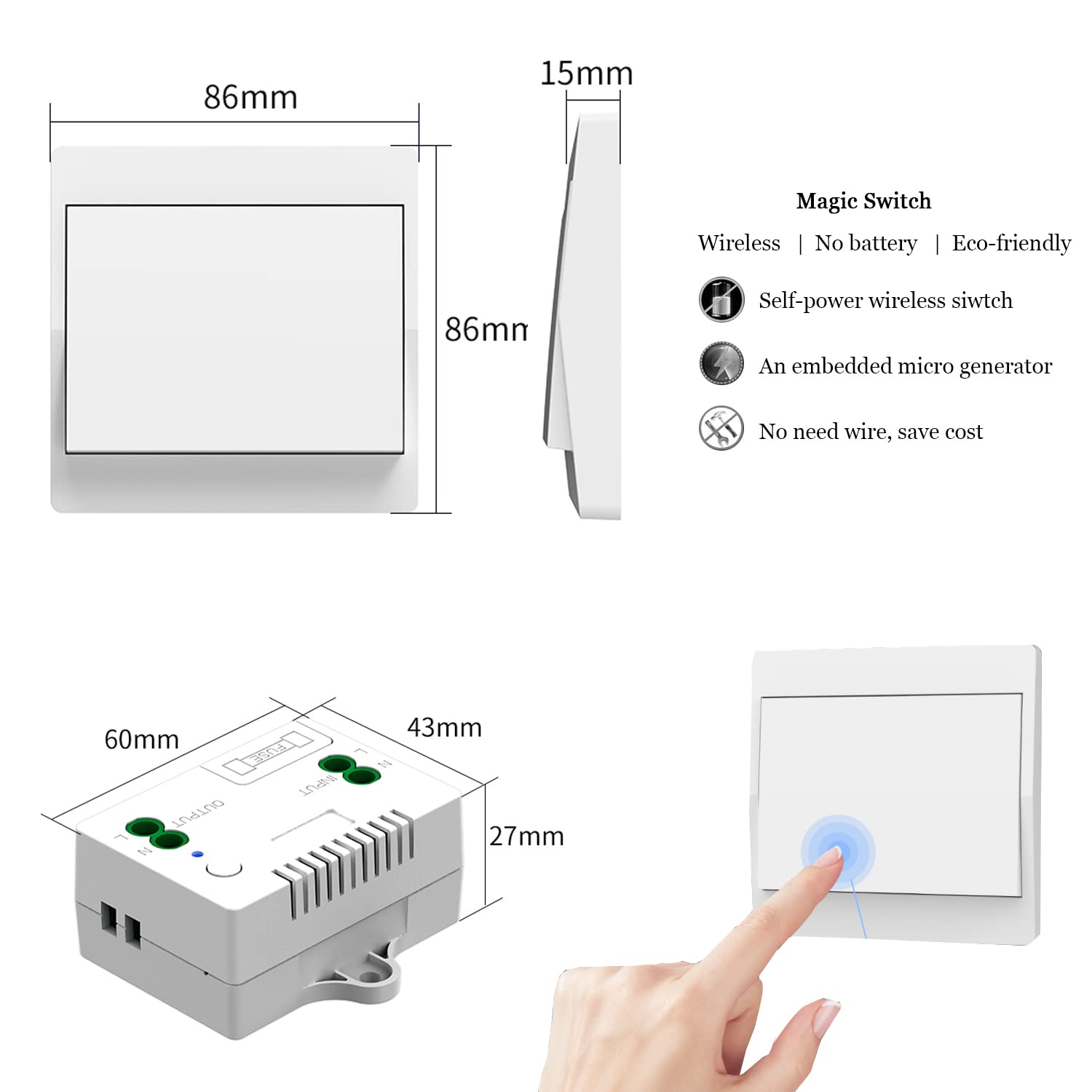

Empfängerabmessungen (L x B x H)	60mm x 43mm x 27mm
Schutzart Empfänger	IP40
Schalterbasisgröße	86mm x 86mm x 13mm
Schaltertyp	Kippschalter EIN/AUS
Schalterlebensdauer	200.000 Mal
Schalterstromversorgung	Selbstgenerierend (kinetisch)
Schutzart Schalter	IP40

Produktdetails

Anschlüsse des Empfängers

Empfängersteuerung – verkabelte Einheit, enthält 10A-Sicherung zum Eigenschutz, LED-Anzeige, Lerntaste
Selbstgenerierender kabelloser Schalter – kein Batteriebetrieb erforderlich, erzeugt Energie bei jedem Drücken, wasserdichtes Design (IP40)
Doppelseitiges Klebeband – zur Montage des Schalters
Schrauben – für die Installation des Empfängers
Produkthandbuch – enthalten

Schaltplan

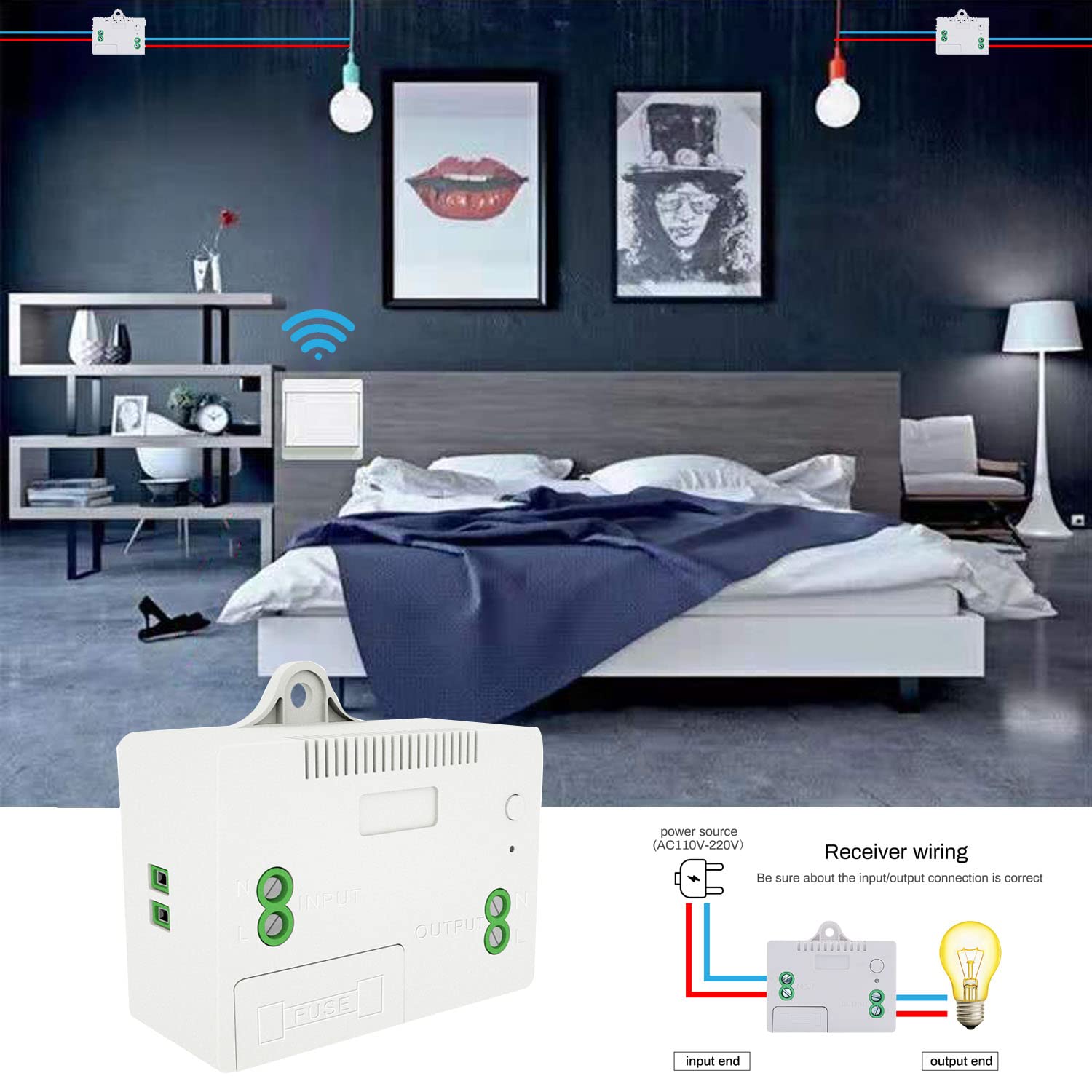

Anschlüsse des Empfängers

Eingang: An AC 85V~250V Stromquelle anschließen
Ausgang: An elektrisches Gerät (z. B. Lampe, Haushaltsgerät) anschließen
Empfänger kann mit den mitgelieferten Schrauben an der Oberfläche befestigt werden

Warnung

Vor jeglicher Verkabelung oder Wartung immer die Stromversorgung trennen.
Die maximale Last von 1000W nicht überschreiten.
Den Empfänger an einem trockenen, gut belüfteten Ort fern von Feuchtigkeit und extremen Temperaturen installieren.
Der kabellose kinetische Schalter ist wasserdicht (IP40) und sicher für den Einsatz in Badezimmern und Küchen.
Geräte außerhalb der Reichweite von Kindern aufbewahren.
Normalerweise sind Empfänger und Sender werkseitig bereits gekoppelt. Falls nicht, programmieren Sie sie neu.
Vor dem Ändern des Betriebsmodus oder Hinzufügen neuer Schalter zurücksetzen.
Nach dem Zurücksetzen funktionieren alle zuvor gekoppelten kabellosen Schalter nicht mehr.

Betriebsmodus

Umschaltmodus (Standard)

Einmal den kinetischen Schalter drücken → angeschlossenes Gerät schaltet EIN
Den kinetischen Schalter erneut drücken → Gerät schaltet AUS

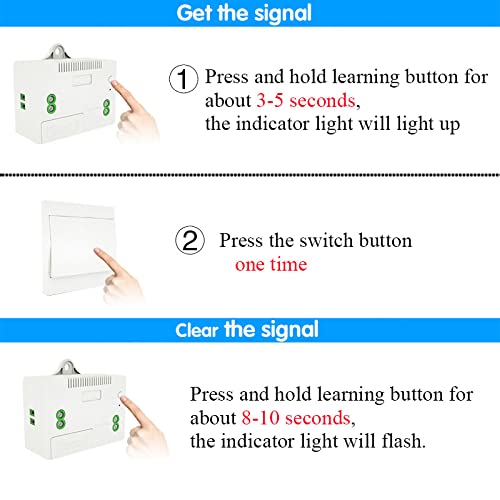

So programmieren Sie (Kopplung):

Halten Sie die Lerntaste am Empfänger etwa 3-5 Sekunden lang gedrückt. Die LED-Anzeige leuchtet auf.
Drücken Sie bei leuchtender LED einmal die Taste des selbstgenerierenden kabellosen Schalters. Die LED am Empfänger blinkt und bestätigt die erfolgreiche Kopplung.

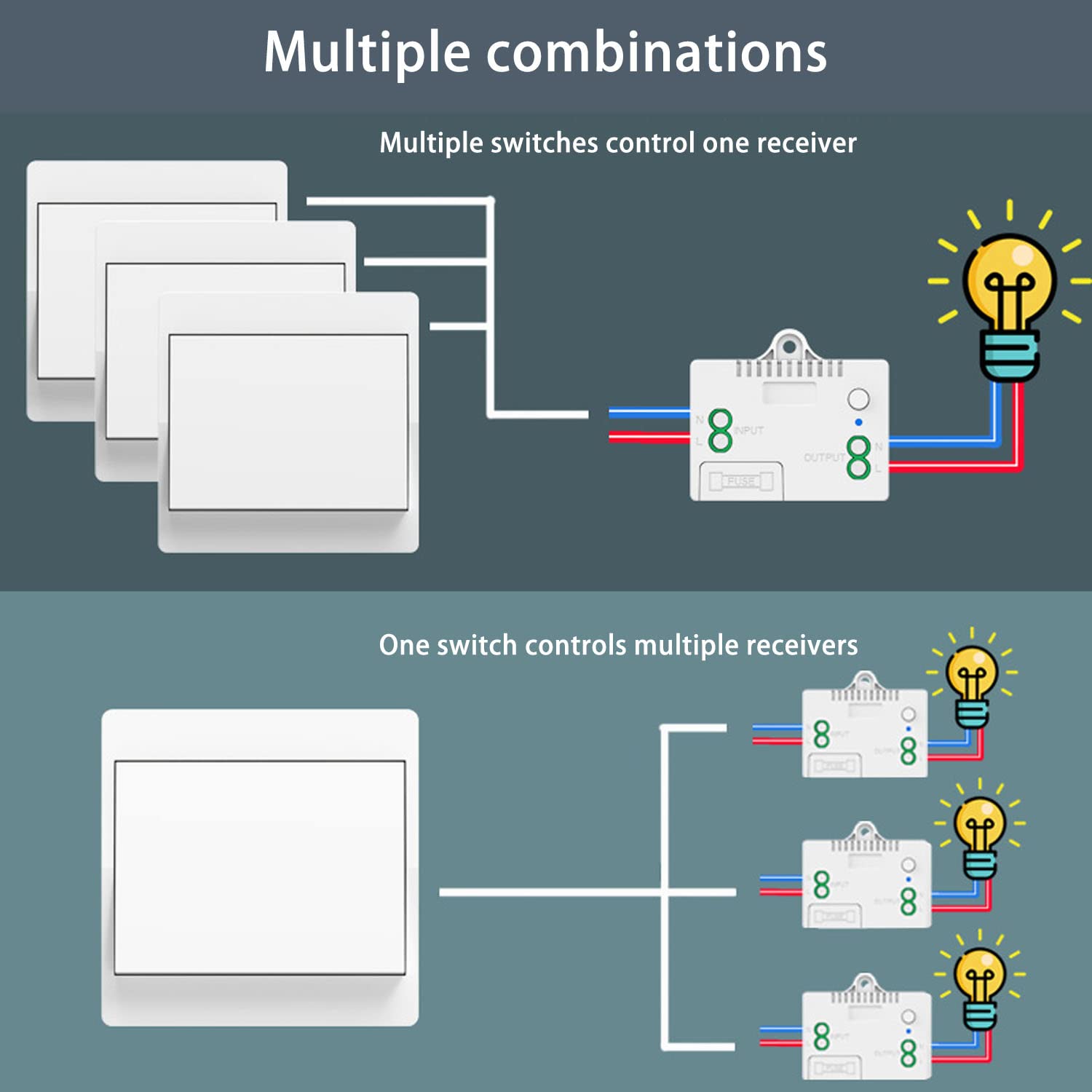

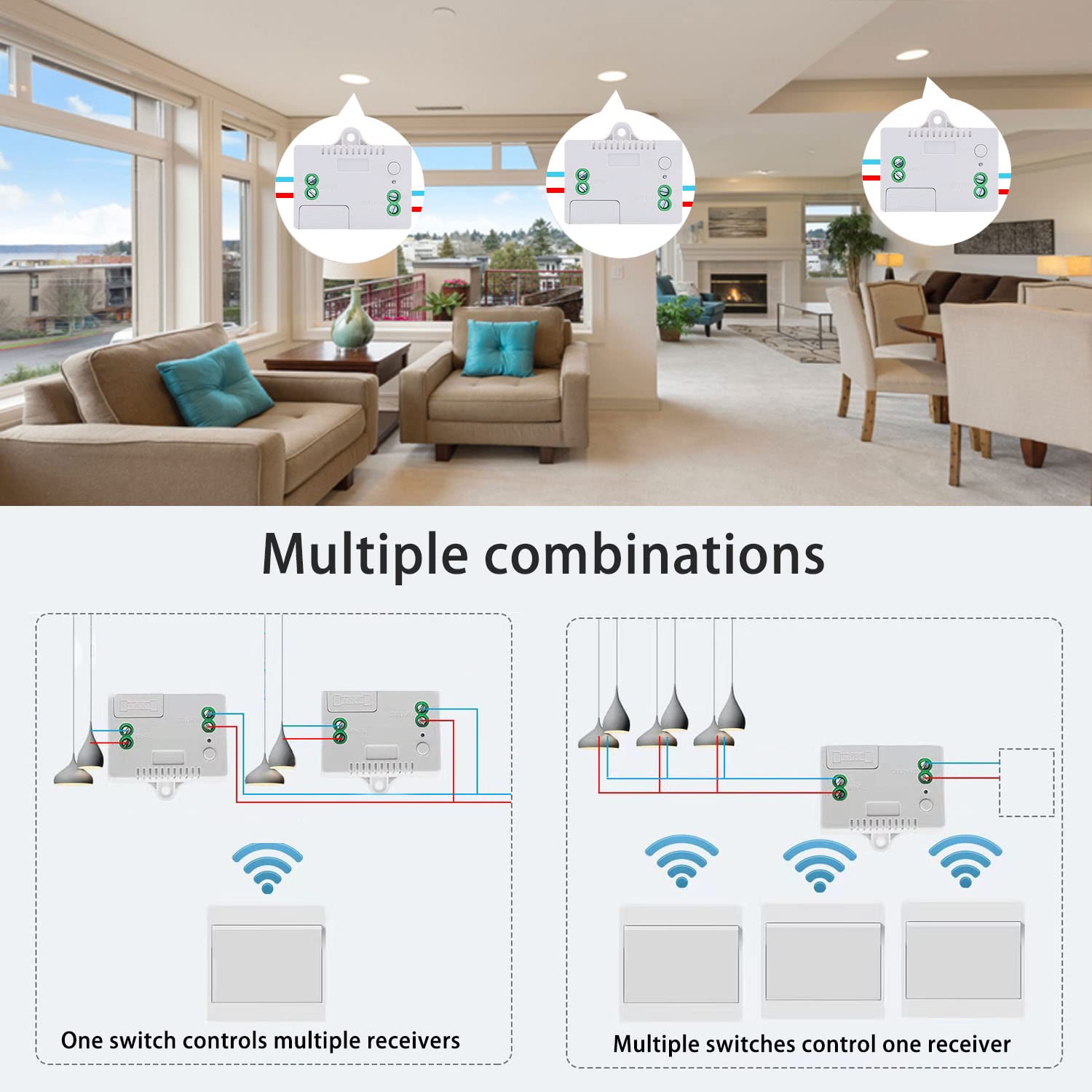

Mehrfachsteuerungsfunktion

Ein Schalter steuert mehrere Empfänger: Ein einzelner kabelloser Schalter kann mit mehreren Empfängern gekoppelt werden, um mehrere Geräte gleichzeitig zu steuern.
Mehrere Schalter steuern einen Empfänger: Bis zu 5 kabellose Schalter können mit einem einzigen Empfänger gekoppelt werden, was eine Steuerung von verschiedenen Orten aus ermöglicht.

Zurücksetzen

Um alle gekoppelten kabellosen Schalter aus dem Speicher des Empfängers zu löschen, halten Sie die Lerntaste etwa 8-10 Sekunden lang gedrückt. Die LED-Anzeige blinkt 3 Mal und bestätigt das Zurücksetzen. Nach dem Zurücksetzen können zuvor gekoppelte Schalter diesen Empfänger nicht mehr steuern. Anschlüsse des Empfängers

Fehlerbehebung

Wenn Empfänger und Schalter nicht normal funktionieren, versuchen Sie die folgenden Schritte:

Schalter reagiert nicht: Stellen Sie sicher, dass der Empfänger eingeschaltet und korrekt verkabelt ist. Wenn kürzlich zurückgesetzt wurde, koppeln Sie den Schalter erneut (siehe Betriebsmodus > So programmieren Sie).
Unregelmäßige Steuerung: Extreme Entfernungen oder mehrere dicke Hindernisse können die Leistung beeinträchtigen. Versuchen Sie, den Empfänger oder Schalter neu zu positionieren.
Gerät schaltet nicht ein/aus: Überprüfen Sie die Verkabelungsanschlüsse auf festen Sitz. Vergewissern Sie sich, dass das angeschlossene Gerät funktionsfähig und nicht überlastet ist. Wenn der Empfänger nicht reagiert, überprüfen Sie die interne 10A-Sicherung und ersetzen Sie sie bei Durchbrennen.

Wartung

Kabelloser Schalter: Für über 200.000 Betätigungen ausgelegt. Das wasserdichte Design ermöglicht eine sichere Verwendung in Badezimmern/Küchen ohne Risiko eines Stromschlags oder Batteriekorrosion.
Empfängersicherung: Der Empfänger enthält eine 10A-Sicherung zum Überlastschutz. Bei Durchbrennen durch eine Sicherung gleicher Nennleistung ersetzen.
Reinigung: Geräte mit einem weichen, trockenen Tuch abwischen. Keine flüssigen Reiniger oder Lösungsmittel verwenden.
