SITNEX Waterproof Wireless Remote Control Switch (AC 85V-250V, 30A) User Manual

SITNEX Wasserdichter Funkfernschalter (AC 85V-250V, 30A) Bedienungsanleitung

Technische Daten
Betriebsspannung EmpfängerAC 85V~250V
Ruhestrom<5MA
Maximalstrom30A
Funkfrequenz433MHz
Betriebstemperatur-30~+80℃
Empfangsempfindlichkeit>97dbm
Speicherbare FernbedienungenBis zu 20 Stück
Unterstützte Codierung1527 Lermcode
FunkbetriebsartASK-Überlagerungsempfang (Superhet)
Reichweite (Freifeld)Mehr als 50 Meter
SchutzartIP65
FernbedienungsbetriebsartTastendruck / Umschalt / Verriegelt
Senderbatterie2x CR2016 (im Lieferumfang enthalten)
Lebensdauer RelaisÜber 100.000 Schaltspiele
Maximale Lastleistung7200 Watt
Abmessungen (Empfänger)0,9 x 0,9 x 0,4 cm (0,35 x 0,35 x 0,15 Zoll)
MaterialAluminium
ZertifizierungenCE, FCC

Produktdetails

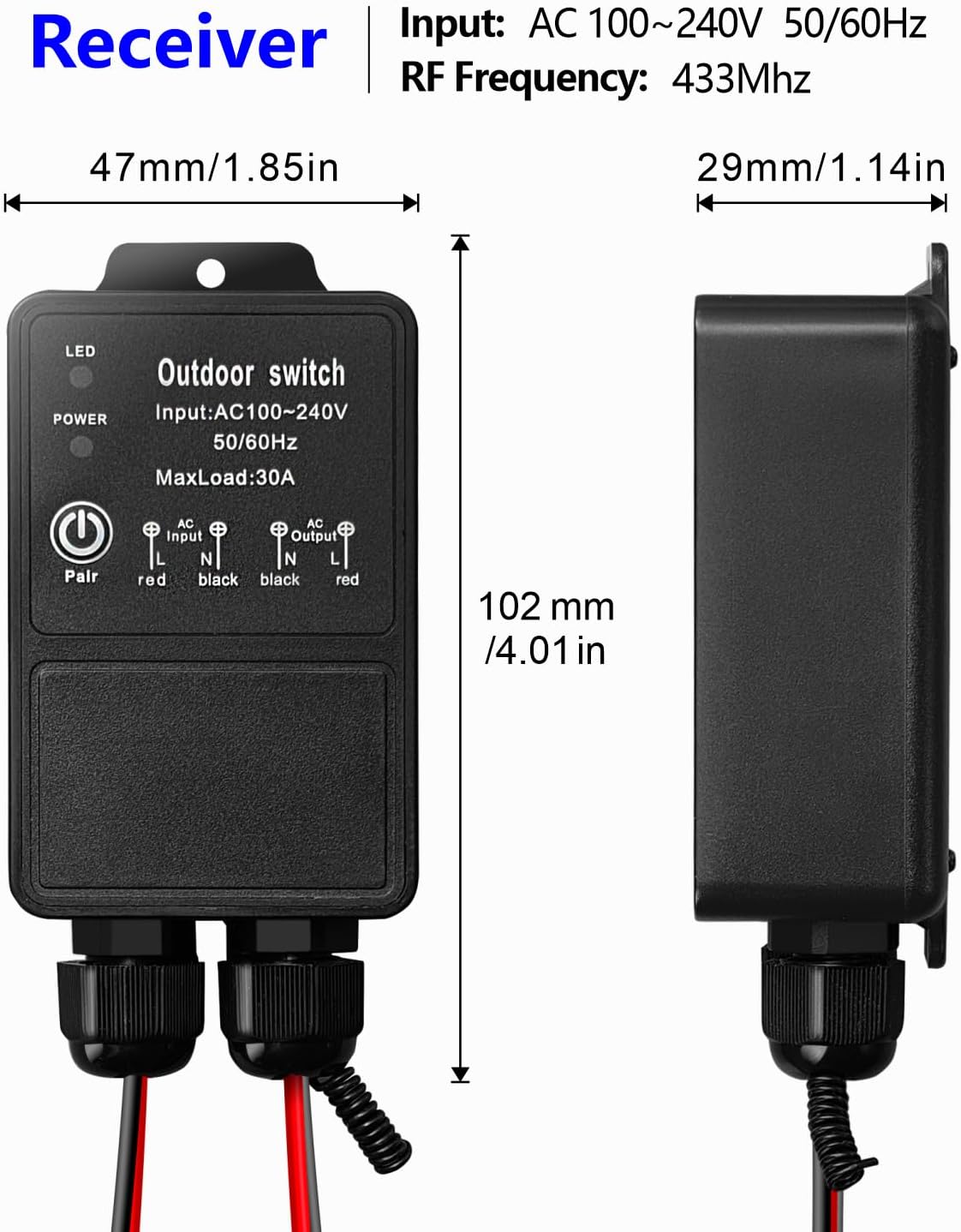

Wasserdichter Empfänger und zwei Sender

  • Empfängereinheit – IP65-Schutzart, geeignet für den Innen- und Außeneinsatz (regen- und sandbeständig), Aluminiumgehäuse
  • 2 x Sender – Fernbedienungen mit EIN/AUS-Tasten, inklusive 2x CR2016-Batterien
  • 30A Hochleistungsrelais – kann leistungsstarke Elektrogeräte für eine langfristig stabile Steuerung belasten
  • Lerntaste am Empfänger – zum Programmieren der Betriebsarten und zum Zurücksetzen
  • Kontroll-LED am Empfänger – gibt visuelle Rückmeldung
  • Antenne am Empfänger – für besseren Empfang ausziehen (verbessert die Durchdringung von Wänden, Böden, Türen)
  • Eingangs-/Ausgangsklemmen – Schraubklemmen für AC 85V-250V-Anschlüsse (L und N)

Schaltplan

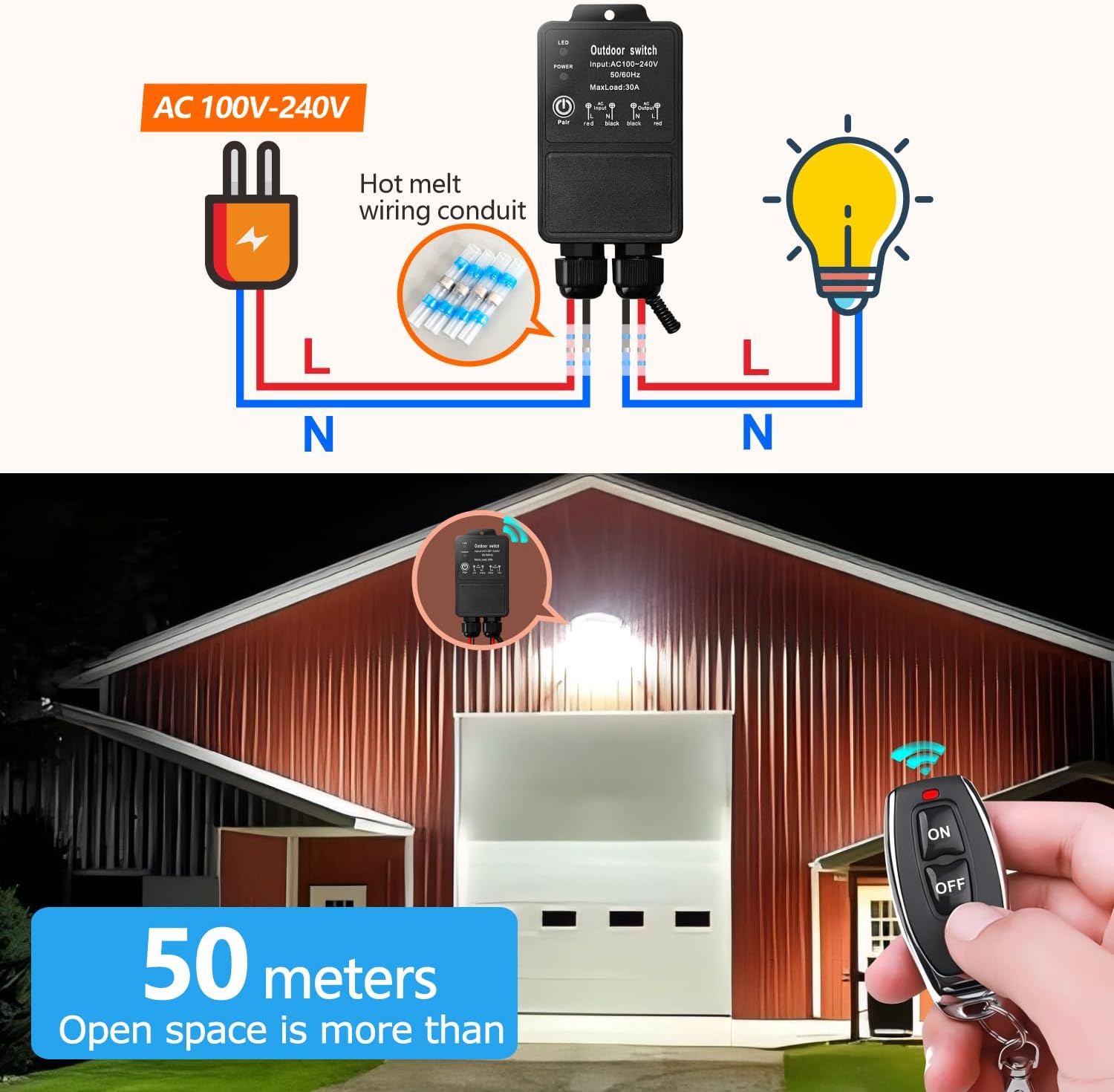

Verdrahtungsanschlüsse für AC 85V-250V Verdrahtungsanschlüsse für AC 85V-250V

  • Eingang: Schließen Sie AC 85V-250V Phase (L) und Neutralleiter (N) an die Eingangsklemmen des Empfängers an.
  • Ausgang: Schließen Sie das Gerät (Pumpe, Motor, Lampe, Lüfter usw.) an die Ausgangsklemmen (L und N) an.
  • Stellen Sie sicher, dass alle Verbindungen fest und ordnungsgemäß isoliert sind.

Warnhinweis

  • Trennen Sie vor jeglichen Verdrahtungs- oder Wartungsarbeiten immer die Stromversorgung.
  • Stellen Sie sicher, dass alle Verdrahtungsanschlüsse fest und ordnungsgemäß isoliert sind.
  • Überschreiten Sie nicht die maximale Stromstärke von 30A (7200W).
  • Das Produkt ist IP65-wassergeschützt (beständig gegen Regen und Sand), tauchen Sie es jedoch nicht in Wasser.
  • Halten Sie Fernbedienungen von Kindern fern.
  • Normalerweise sind Empfänger und Sender ab Werk bereits gepaart. Falls nicht, programmieren Sie sie neu.
  • Setzen Sie das Gerät zurück, bevor Sie die Betriebsart ändern möchten.
  • Nach dem Zurücksetzen funktionieren alle Fernbedienungen nicht mehr.
  • Tauschen Sie die Batterie rechtzeitig aus, wenn die Spannung des Senders niedrig ist.
  • Ziehen Sie die Antenne am Empfänger leicht aus, um den Empfang zu verbessern.

Betriebsart

Das Produkt ist werkseitig auf den Verriegelten Modus voreingestellt. Befolgen Sie die nachstehenden Schritte, um die Betriebsart zu ändern.

Tastendruck-Modus

Taste gedrückt halten → Relais schaltet EIN
Taste loslassen → Relais schaltet AUS

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 1 Mal. Warten Sie 3 Sekunden.
  2. Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
  3. Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

Umschalt-Modus

Taste einmal drücken → Relais schaltet EIN
Dieselbe Taste erneut drücken → Relais schaltet AUS

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 2 Mal. Warten Sie 3 Sekunden.
  2. Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
  3. Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

Verriegelter Modus (Standard)

EIN-Taste drücken → Relais schaltet EIN
AUS-Taste drücken → Relais schaltet AUS

So programmieren Sie:

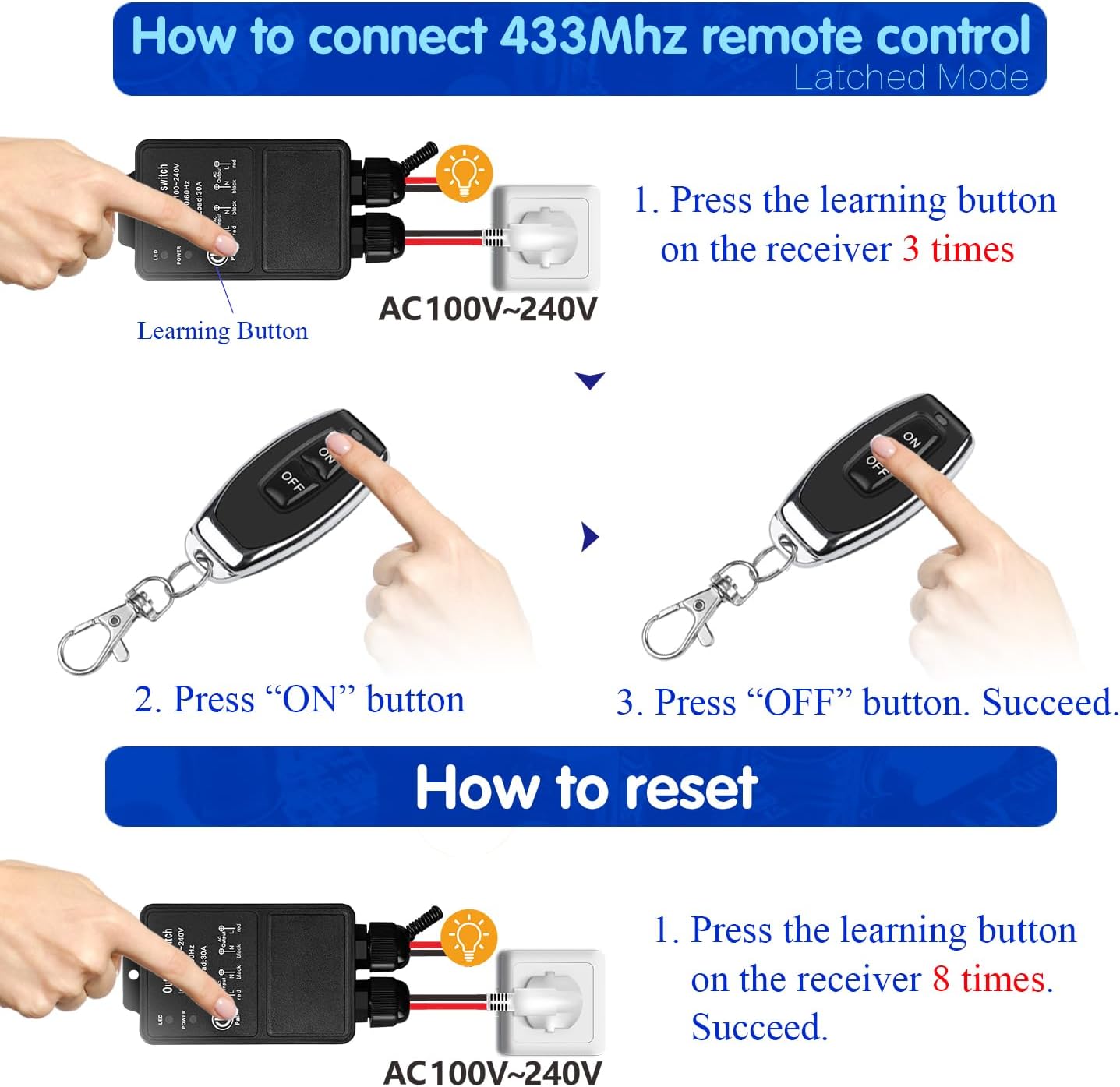

  1. Drücken Sie die Lerntaste am Empfänger 3 Mal. Warten Sie 3 Sekunden.
  2. Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
  3. Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

Zurücksetzen

Um alle gepaarten Fernbedienungen aus dem Speicher des Empfängers zu löschen, drücken Sie die Lerntaste 8 Mal hintereinander. Das Zurücksetzen ist erfolgreich. Nach dem Zurücksetzen funktionieren zuvor gepaarte Fernbedienungen nicht mehr. Verdrahtungsanschlüsse für AC 85V-250V

Fehlerbehebung

Wenn Empfänger und Sender nicht normal funktionieren, versuchen Sie die folgenden Schritte:

  • Keine Reaktion des Empfängers: Überprüfen Sie die Stromversorgung (AC 85V-250V). Stellen Sie sicher, dass die Senderbatterien (2x CR2016) nicht leer sind. Überprüfen Sie die Paarung (erneut paaren, falls erforderlich). Prüfen Sie auf Hindernisse oder zu große Entfernung (bis zu 50m Freifeld).
  • Unterbrochener Betrieb: Schwache Senderbatterie (ersetzen). Störungen durch andere Funkgeräte. Ziehen Sie die Empfängerantenne für besseren Empfang aus.
  • Falsche Betriebsart: Programmieren Sie die gewünschte Betriebsart neu (siehe Betriebsart).
  • Gerät schaltet bei hoher Last nicht ein: Stellen Sie sicher, dass die Last 30A (7200W) nicht überschreitet. Überprüfen Sie den Zustand des Relais (ausgelegt für über 100.000 Schaltspiele).

Wartung

  • Reinigung: Mit einem weichen, trockenen Tuch abwischen. Keine flüssigen Reinigungsmittel verwenden.
  • Batteriewechsel: Ersetzen Sie die Senderbatterien (2x CR2016), wenn die Reichweite nachlässt oder die LED schwächer leuchtet. Achten Sie auf die richtige Polarität.
  • Wasserdichtigkeit: Das IP65-Design ist beständig gegen Regen und Sand, vermeiden Sie jedoch ein Untertauchen. Überprüfen Sie die Dichtungen regelmäßig.
  • Lagerung: Lagern Sie das Produkt bei Nichtgebrauch an einem kühlen, trockenen Ort.

Kontakt

Wenn Sie Fragen zu den Produkten haben, kontaktieren Sie uns bitte zuerst. Wir werden unser Bestes tun, um Ihr Problem zu lösen. Vielen Dank.
