SWITNEX 4-Channel Wireless Relay Remote Control Switch User Manual

SWITNEX 4-Kanal-Funkrelais-Fernbedienungsschalter Benutzerhandbuch

Technische Daten
BetriebsspannungAC 85V~240V (50/60Hz)
Nennstrom10 Ampere (maximale Last)
Frequenz433 MHz HF
AusgangsartPassiver Ausgang (potentialfreie Kontakte)
KontakttypSchließer (NO), Gemeinsam (COM), Öffner (NC)
Fernbedienungsbatterien2 x 12V-Batterien (im Lieferumfang enthalten)
Empfangsreichweite (freies Feld)Bis zu 50 Meter
RelaislebensdauerÜber 100.000 Schaltspiele
Abmessungen7,36 x 3,78 x 1,54 Zoll
Gewicht7,76 Unzen
MaterialKupfer (Kontaktmaterial)
HerkunftslandChina
BetriebsmodiTastmodus, Umschaltmodus, Verriegelungsmodus
Anzahl der Relais4 unabhängige Relais

Produktdetail

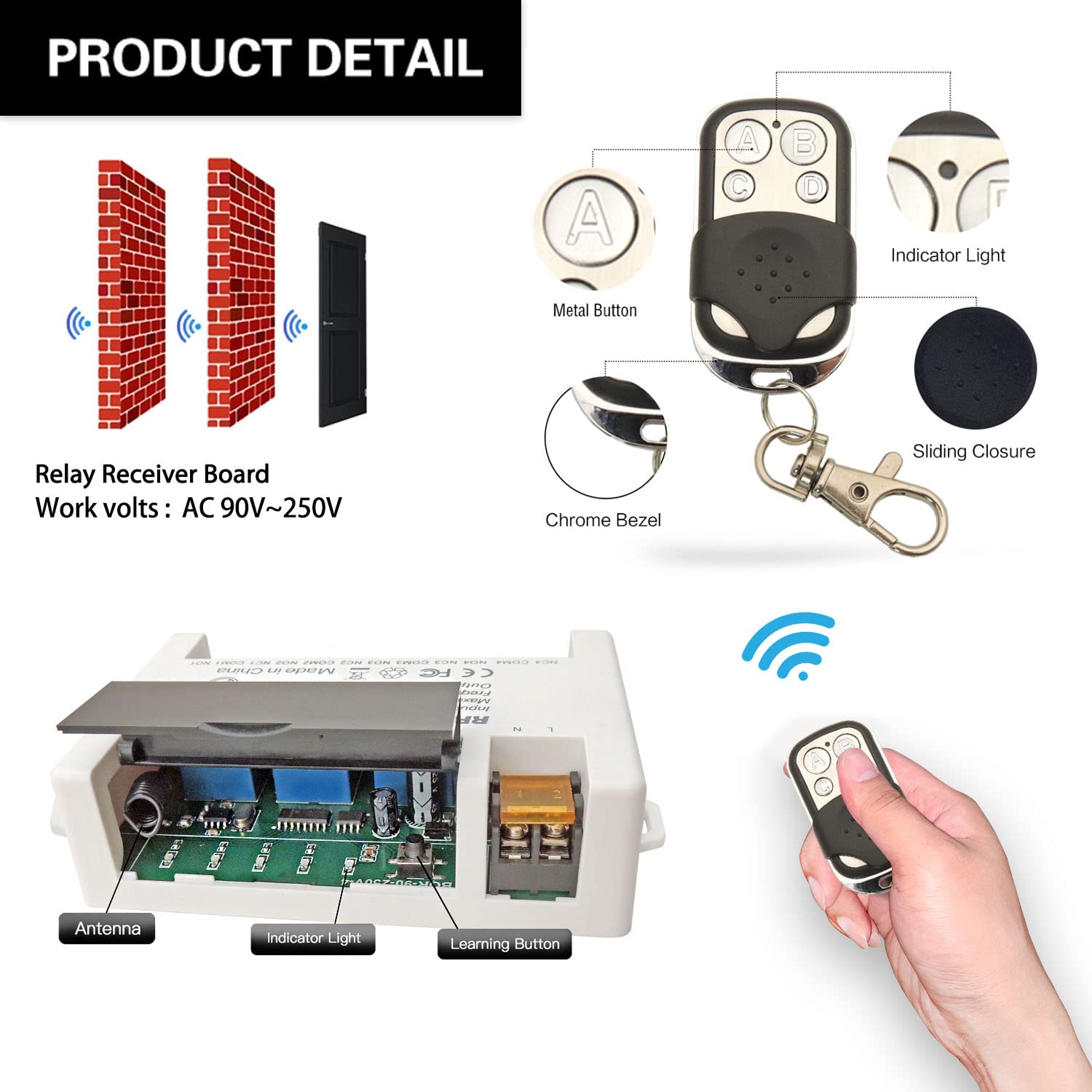

Empfänger und zwei Schlüsselanhänger-Sender

  • Empfängermodul – 4 unabhängige 10A-Relais, große Schraubklemmen, Lerntaste, Kontrollleuchte, durchsichtige Klappabdeckung für Schaltkreisjustierung
  • 2 x Schlüsselanhänger-Sender – 2 x 12V-Batterien im Lieferumfang enthalten
  • Jedes Relais hat drei Anschlüsse: NO (Schließer), COM (Gemeinsam), NC (Öffner)
  • Stromeingangsanschlüsse: L (Phase), N (Neutralleiter) für AC 85V-240V

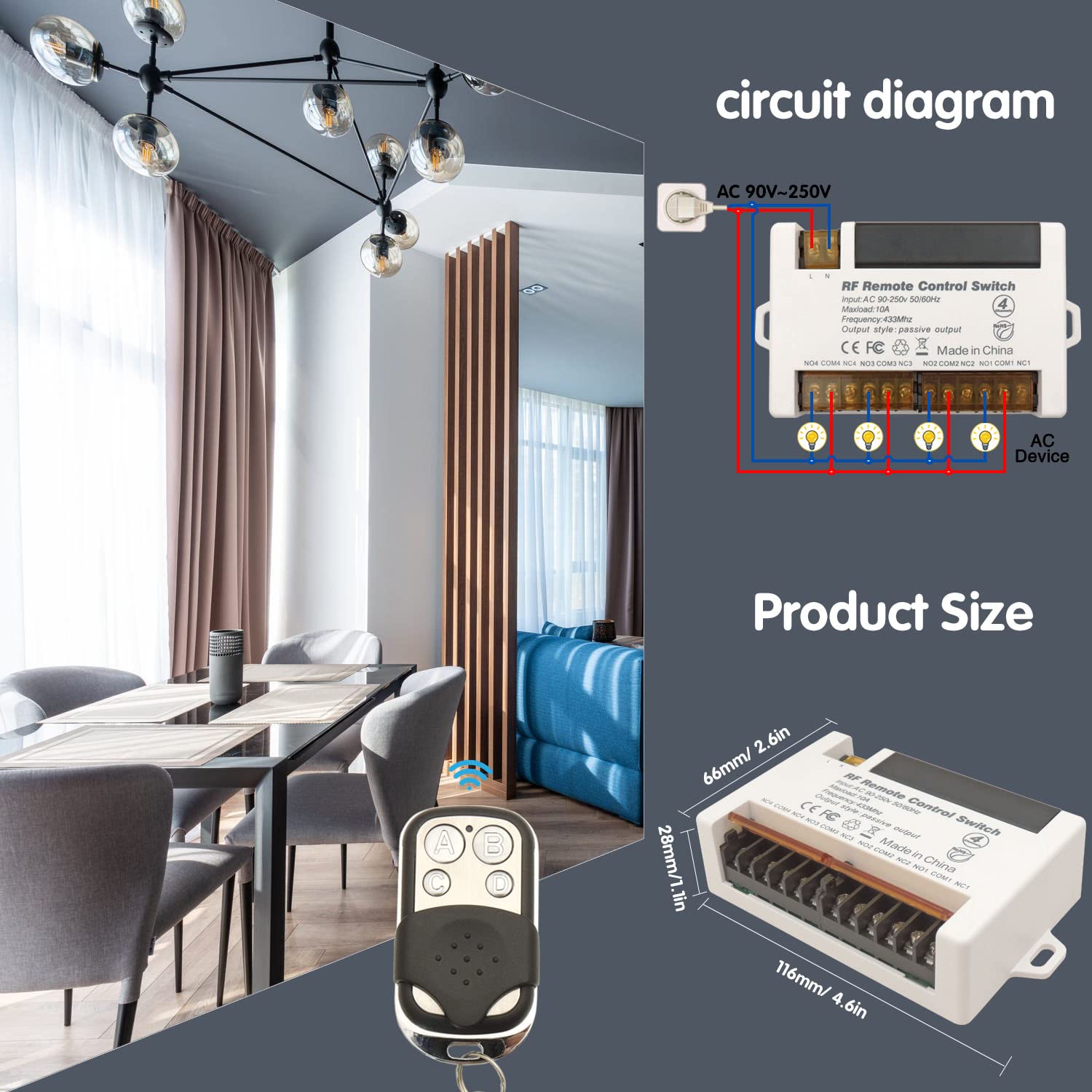

Schaltplan

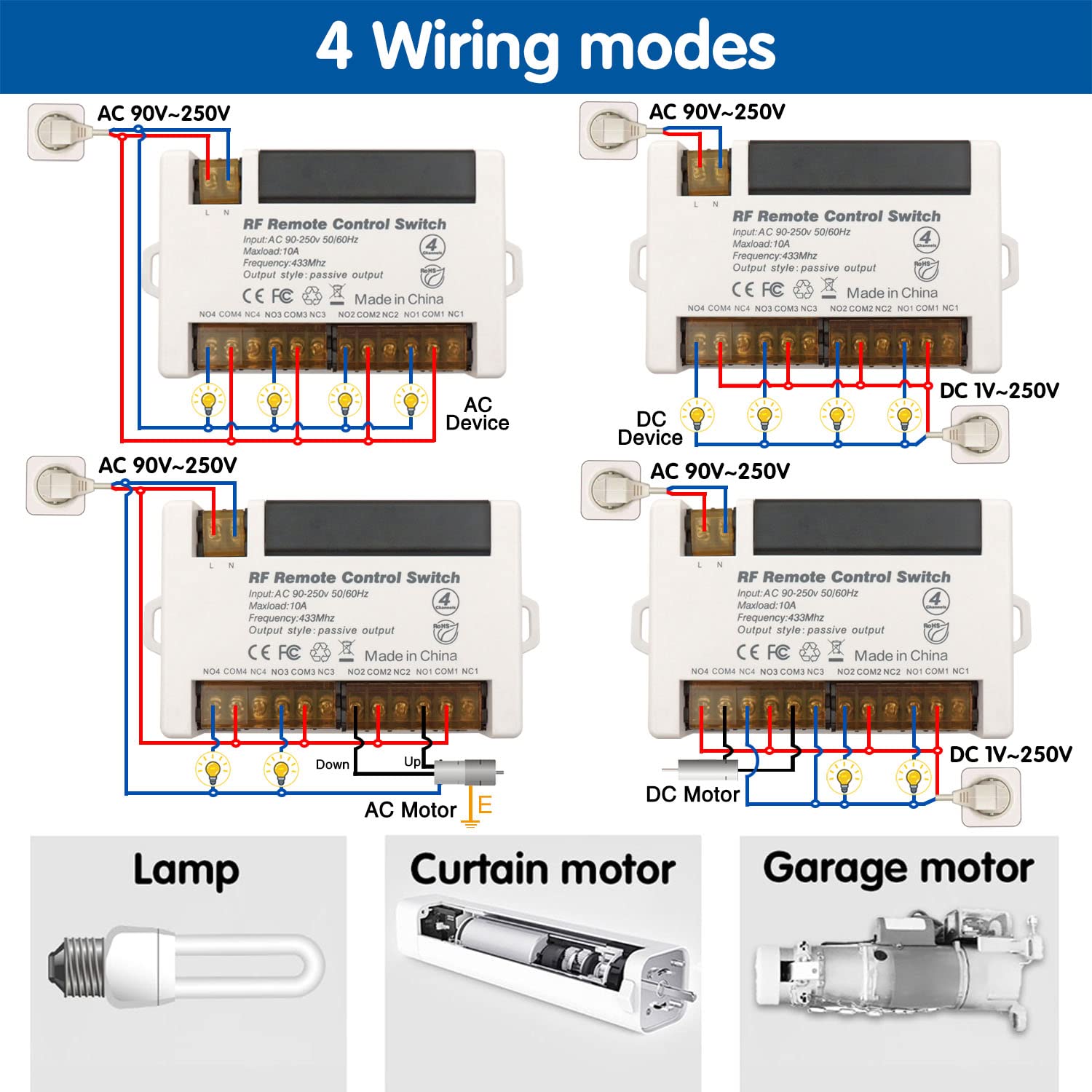

Verdrahtungskompatibilität und Zugang zu Schraubklemmen Verschiedene Verdrahtungsmodi für AC- und DC-Geräte Verschiedene Verdrahtungsmodi für AC- und DC-Geräte

  • Stromeingang: AC 85V-240V an die Anschlüsse L und N anschließen
  • Relaisausgang (potentialfreie Kontakte): Vier unabhängige Relais (NO/COM/NC)
  • Kompatibel mit verschiedenen Kabeltypen; große Schraubklemmen für einfache Installation

Warnung

  • Vor jeglicher Verdrahtung oder Wartung immer die Stromversorgung trennen.
  • Den maximalen Nennstrom von 10A pro Relais nicht überschreiten.
  • Sicherstellen, dass die Eingangsspannung innerhalb von AC 85V-240V liegt.
  • Das Gerät von Wasser, Feuchtigkeit und extremen Temperaturen fernhalten.
  • Bei Unsicherheit bezüglich der Verdrahtung einen qualifizierten Elektriker konsultieren.
  • Normalerweise sind Empfänger und Sender ab Werk gepaart. Falls nicht, neu programmieren.
  • Vor dem Ändern des Betriebsmodus zurücksetzen.
  • Nach dem Zurücksetzen funktionieren alle Fernbedienungen nicht mehr.
  • Die Batterie rechtzeitig ersetzen, wenn die Spannung des Fernbedienungssenders niedrig ist.

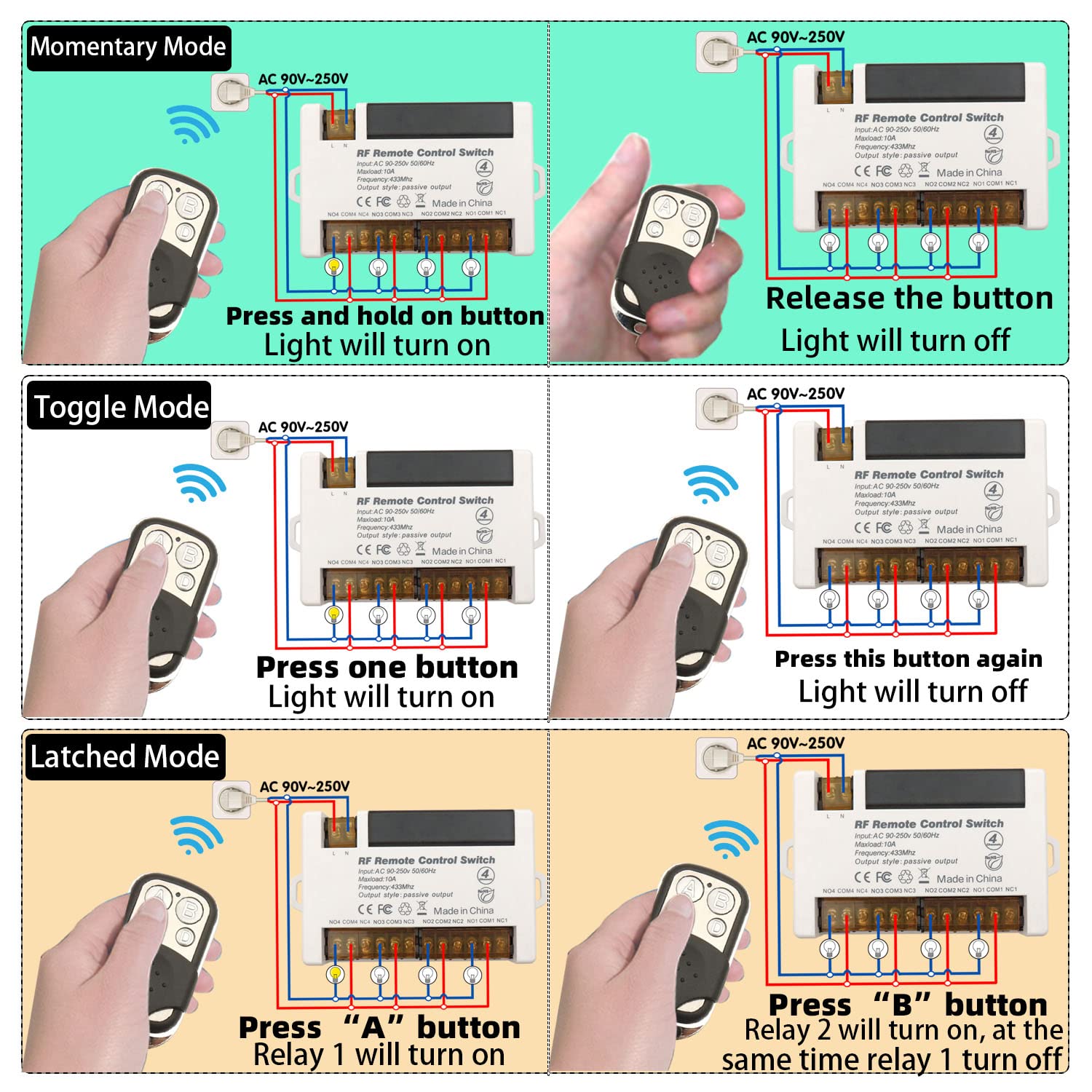

Betriebsmodus

Das Produkt ist normalerweise im Umschaltmodus vorprogrammiert. Befolgen Sie die folgenden Schritte, um die Modi zu ändern.

Tastmodus (Modus 1)

Eine Taste gedrückt halten → Relais aktiviert (Gerät EIN)
Taste loslassen → Relais deaktiviert (Gerät AUS)

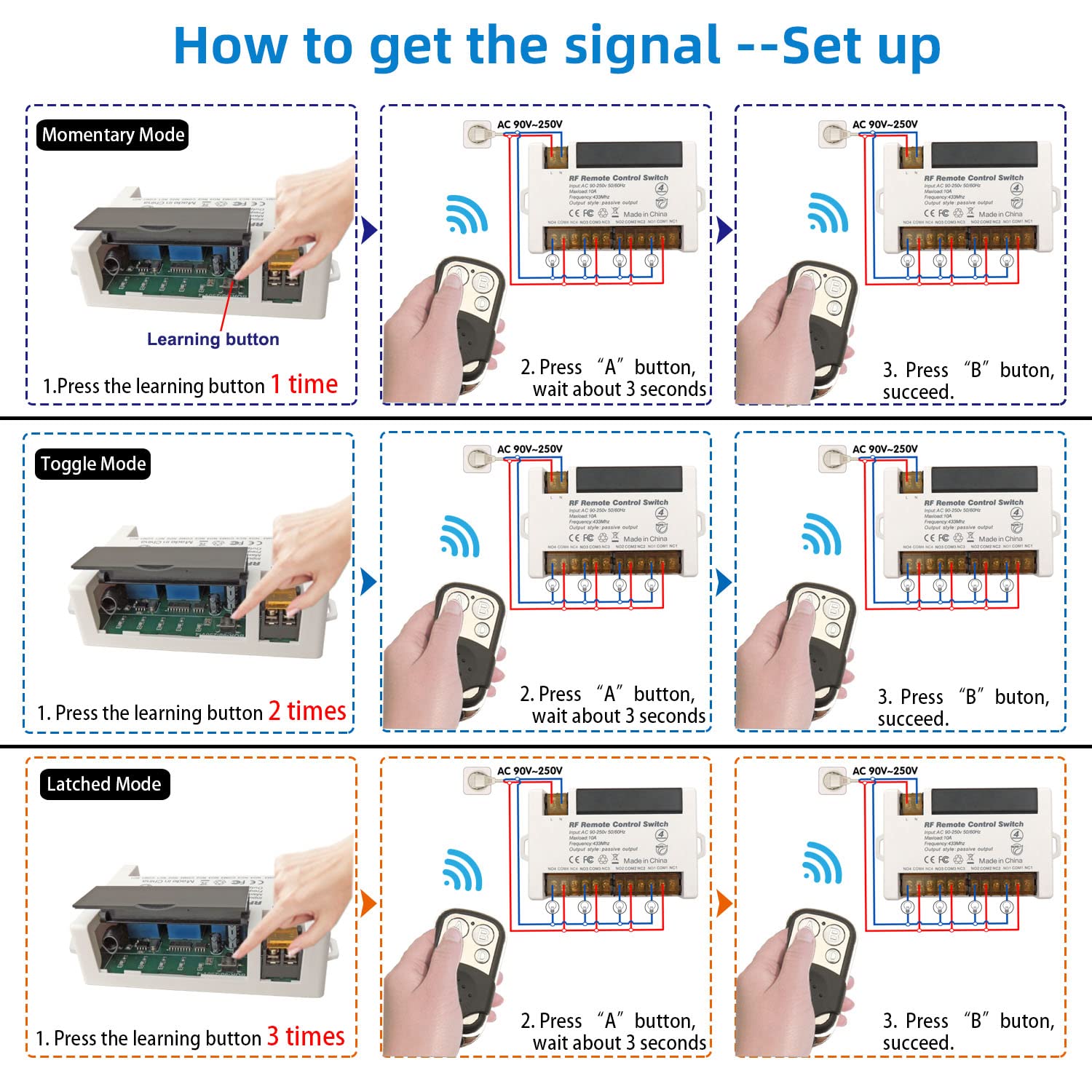

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 1 Mal.
  2. Drücken Sie die Taste A auf der Fernbedienung.
  3. Drücken Sie die Taste B auf der Fernbedienung. Kopplung erfolgreich.

Umschaltmodus (Modus 2)

Eine Taste einmal drücken → Relais aktiviert (Gerät EIN)
Dieselbe Taste erneut drücken → Relais deaktiviert (Gerät AUS)

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 2 Mal.
  2. Drücken Sie die Taste A auf der Fernbedienung.
  3. Drücken Sie die Taste B auf der Fernbedienung. Kopplung erfolgreich.

Verriegelungsmodus (Modus 3)

Taste A drücken → Relais 1 schaltet EIN, Relais 2 schaltet AUS
Taste B drücken → Relais 2 schaltet EIN, Relais 1 schaltet AUS

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 3 Mal.
  2. Drücken Sie die Taste A auf der Fernbedienung.
  3. Drücken Sie die Taste B auf der Fernbedienung. Kopplung erfolgreich.

Hinweis: Der Verriegelungsmodus bietet eine wechselnde Steuerung zwischen zwei Relais. Er erfordert eine Fernbedienung mit mindestens 2 Tasten für die unabhängige Steuerung von zwei Relais.

Zurücksetzen

Um alle programmierten Fernbedienungen aus dem Speicher des Empfängers zu löschen, drücken Sie die Lerntaste 8 Mal. Die Kontrollleuchte blinkt und bestätigt das Zurücksetzen. Nach dem Zurücksetzen funktionieren zuvor gekoppelte Fernbedienungen nicht mehr; programmieren Sie sie bei Bedarf neu. Verschiedene Verdrahtungsmodi für AC- und DC-Geräte Verschiedene Verdrahtungsmodi für AC- und DC-Geräte

Fehlerbehebung

Wenn Empfänger und Sender nicht normal funktionieren, versuchen Sie die folgenden Schritte:

  • Keine Reaktion der Fernbedienung: Überprüfen Sie die Fernbedienungsbatterien (2 x 12V). Stellen Sie sicher, dass der Empfänger mit Strom versorgt wird (AC 85V-240V). Überprüfen Sie, ob die Fernbedienung richtig gekoppelt ist. Stellen Sie sicher, dass Sie sich innerhalb von 50 m Reichweite befinden (Wände können das Signal abschwächen).
  • Falscher Betriebsmodus: Programmieren Sie den gewünschten Modus gemäß den Anweisungen neu.
  • Relais aktiviert/deaktiviert nicht: Überprüfen Sie die Verdrahtungsanschlüsse. Stellen Sie sicher, dass die Last 10A nicht überschreitet.

Wartung

  • Halten Sie das Gerät sauber und staubfrei. Verwenden Sie ein weiches, trockenes Tuch.
  • Vermeiden Sie die Einwirkung von extremen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung.
  • Überprüfen Sie regelmäßig die Verdrahtungsanschlüsse auf Sicherheit und Korrosion.
  • Öffnen Sie das Hauptempfängergehäuse nicht über die Zugangsklappe der Lerntaste hinaus.

Kontakt

Bei Fragen zu den Produkten kontaktieren Sie uns bitte zuerst. Wir werden unser Bestes tun, um Ihr Problem zu lösen. Vielen Dank.
