SWITNEX 4-Channel Wireless Remote Control Switch User Manual

SWITNEX 4-Kanal Funkfernschalter Benutzerhandbuch

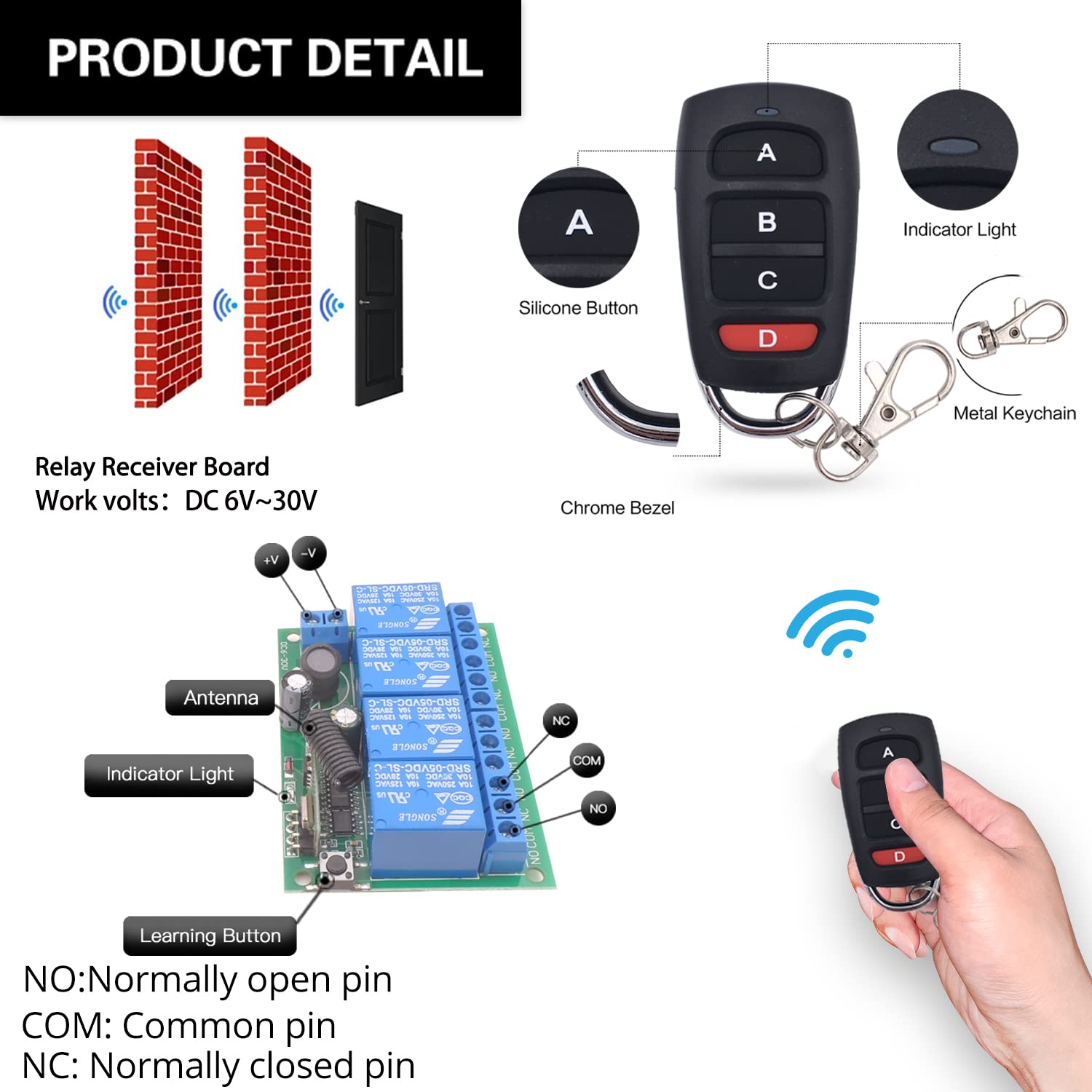

Produktdetail

• Empfängerplatine – 4 unabhängige 10A-Relais, Antenne, Kontrollleuchte, Lerntaste
• 2 x HF-Sender – Silikontasten, Kontrollleuchte, Metall-Schlüsselanhänger, betrieben mit CR2032-Batterie (im Lieferumfang enthalten)
• Jedes Relais hat drei Anschlüsse: NO (Schließer), COM (Mittelkontakt), NC (Öffner)

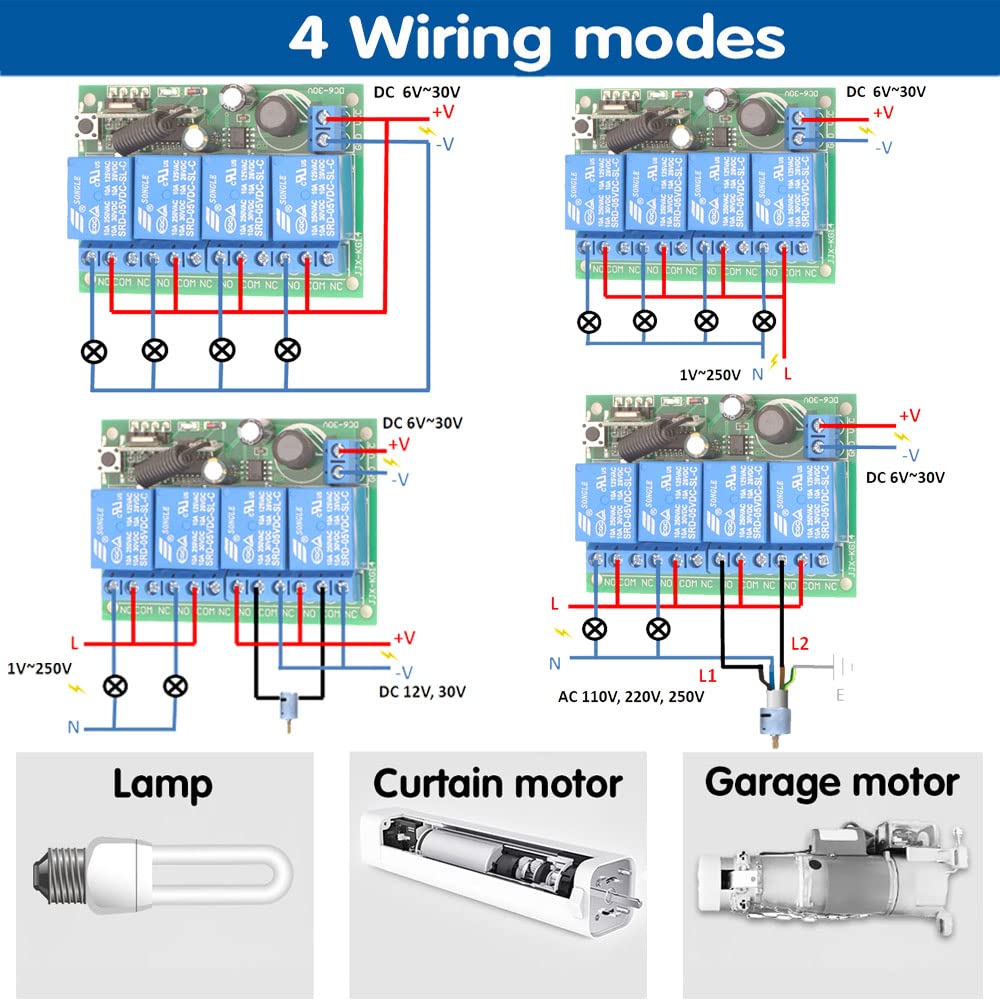

Schaltplan

• Stromeingang: Schließen Sie DC 6V-30V an VCC (+) und GND (-) an
• Relaisausgang (potentialfreie Kontakte): Vier unabhängige Relais (NO/COM/NC)
• Beispiele: AC-Lampe (1V-250V), Vorhangmotor (DC 12V, 30V), Garagentormotor (AC 110V, 220V, 250V)

Warnhinweis

• Trennen Sie immer die Stromversorgung, bevor Sie Verdrahtungs- oder Wartungsarbeiten durchführen.
• Überschreiten Sie nicht den maximalen Nennstrom von 10A pro Relais.
• Stellen Sie sicher, dass die Eingangsspannung im Bereich DC 6V-30V liegt.
• Halten Sie das Gerät von Wasser, Feuchtigkeit und extremen Temperaturen fern.
• Bei Unsicherheit bezüglich der Verdrahtung konsultieren Sie einen qualifizierten Elektriker.
• Normalerweise sind Empfänger und Sender ab Werk bereits gepaart. Falls nicht, programmieren Sie sie neu.
• Setzen Sie das Gerät zurück, bevor Sie den Betriebsmodus ändern möchten.
• Nach dem Zurücksetzen können alle Fernbedienungen nicht mehr verwendet werden.
• Ersetzen Sie die Batterie rechtzeitig, wenn die Spannung des Funksenders niedrig ist.

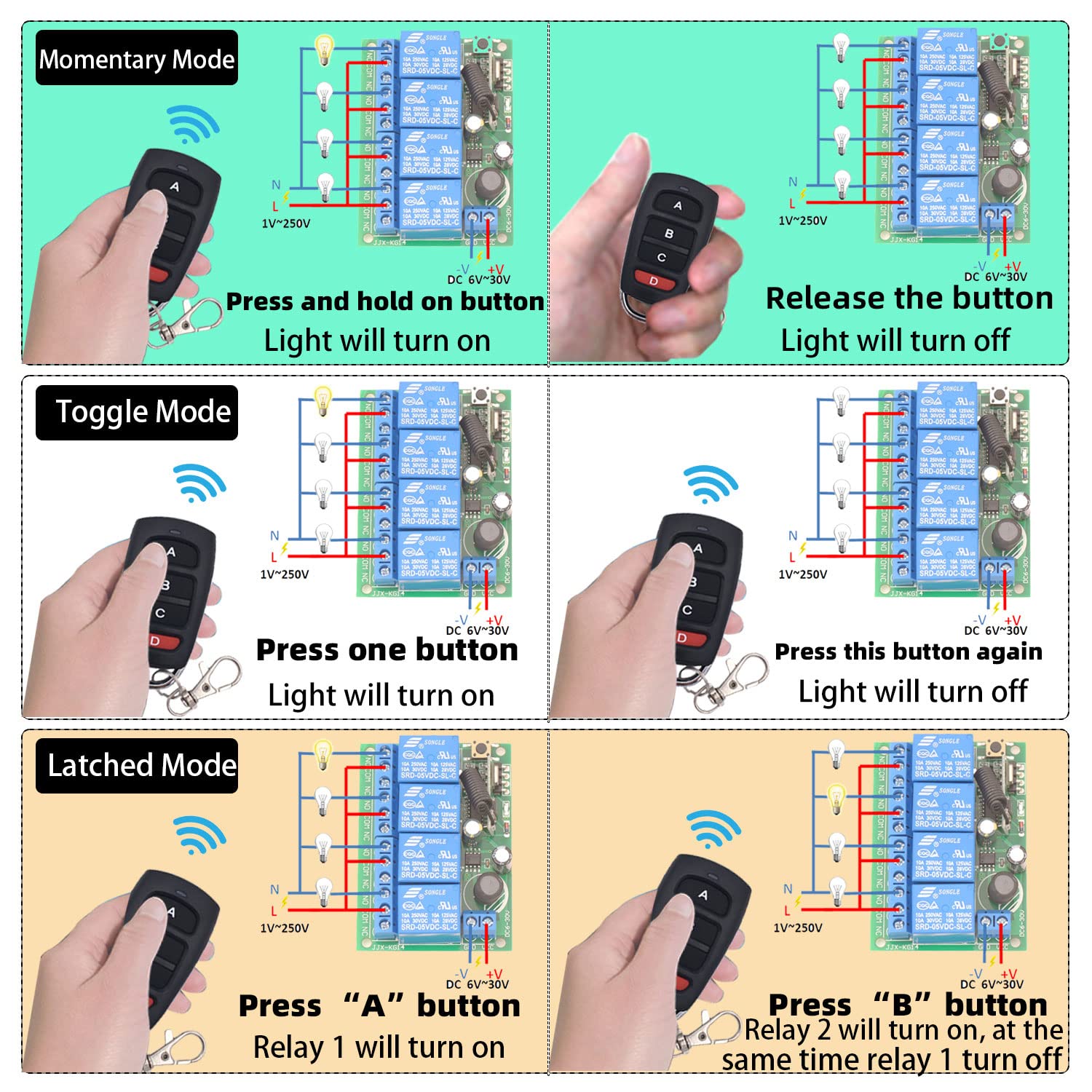

Betriebsmodus

Der Empfänger unterstützt drei Betriebsmodi. Befolgen Sie die untenstehenden Programmier-Schritte.

Tastmodus (Momentary)

Taste gedrückt halten → Relais aktiviert (Gerät EIN)
Taste loslassen → Relais deaktiviert (Gerät AUS)

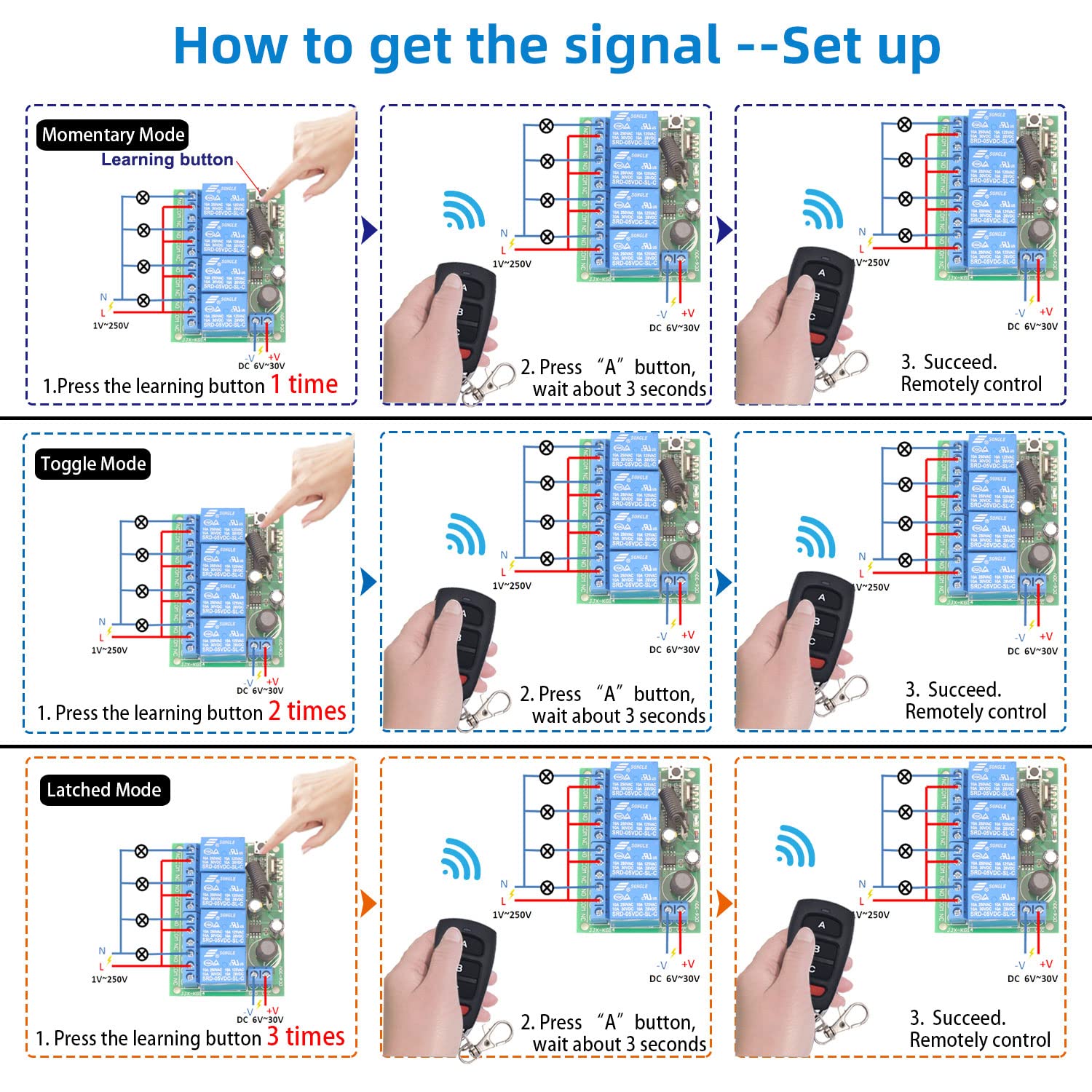

So programmieren Sie:

1. Drücken Sie die Lerntaste am Empfänger 1 Mal. Die Kontrollleuchte leuchtet auf.
2. Drücken Sie eine beliebige Taste auf der Fernbedienung. Die Kontrollleuchte blinkt und bestätigt die erfolgreiche Programmierung.

Umschaltmodus (Toggle)

Taste einmal drücken → Relais aktiviert (Gerät EIN)
Dieselbe Taste erneut drücken → Relais deaktiviert (Gerät AUS)

So programmieren Sie:

1. Drücken Sie die Lerntaste am Empfänger 2 Mal. Die Kontrollleuchte leuchtet auf.
2. Drücken Sie eine beliebige Taste auf der Fernbedienung. Die Kontrollleuchte blinkt und bestätigt die erfolgreiche Programmierung.

Selbsthaltemodus (Latched)

Taste A drücken → Relais 1 schaltet EIN (Relais 2 schaltet AUS)
Taste B drücken → Relais 2 schaltet EIN (Relais 1 schaltet AUS)

So programmieren Sie:

1. Drücken Sie die Lerntaste am Empfänger 3 Mal. Die Kontrollleuchte leuchtet auf.
2. Drücken Sie Taste A auf der Fernbedienung.
3. Drücken Sie Taste B auf der Fernbedienung. Die Kontrollleuchte blinkt und bestätigt die erfolgreiche Programmierung.

Hinweis: Im Selbsthaltemodus schaltet ein Relais EIN, während ein anderes AUS schaltet, sodass immer nur eines aktiv ist.

Zurücksetzen

Um alle programmierten Fernbedienungen zu löschen und den Empfänger in den Standardzustand zurückzusetzen, drücken Sie die Lerntaste 8 Mal. Die Kontrollleuchte blinkt und bestätigt, dass alle vorherigen Paarungen gelöscht wurden.

Fehlerbehebung

Wartung

• Reinigung: Mit einem trockenen, weichen Tuch abwischen. Keine aggressiven Chemikalien oder Scheuermittel verwenden.
• Umgebung: Empfänger an einem trockenen Ort, fern von Feuchtigkeit, extremen Temperaturen und korrosiven Substanzen aufbewahren.
• Batteriewechsel: CR2032-Batterie der Fernbedienung ersetzen, wenn die Reichweite abnimmt oder die LED schwächer wird.
• Verdrahtung: Alle Anschlüsse regelmäßig auf Verschleiß, Korrosion oder Lockerheit prüfen.
• Überlastung vermeiden: 10A pro Relais nicht überschreiten.
