SWITNEX 4 Channels Wireless Relay Remote Control Switch User Manual

SWITNEX 4-Kanal-Funkrelais-Fernschalter Bedienungsanleitung

Technische Daten
BetriebsartToggle, Momentan, Verriegelt
Nennstrom10 Ampere
BetriebsspannungDC 6V~30V (kompatibel mit 5V, 12V, 24V, 30V)
KontaktartSchließer, Gemeinsam, Öffner
AnschlusstypFunk (433MHz HF)
AnschlussklemmeSchraubklemme
Schaltkreistyp4-fach
BetätigungsartDrucktaste (am Sender)
KontaktmaterialKupfer
Paketabmessungen5,16 x 3,23 x 2,2 Zoll
Gewicht7,05 Unzen
Batterien2 x 12V-Batterien (im Lieferumfang für Sender enthalten)
HF-Frequenz433MHz
Empfangsempfindlichkeit>-105dBm
Reichweite (freies Feld)Bis zu 50 Meter
Speicherbare FernbedienungenBis zu 20 Stück
RelaislebensdauerÜber 100.000 Schaltspiele

Produktdetails

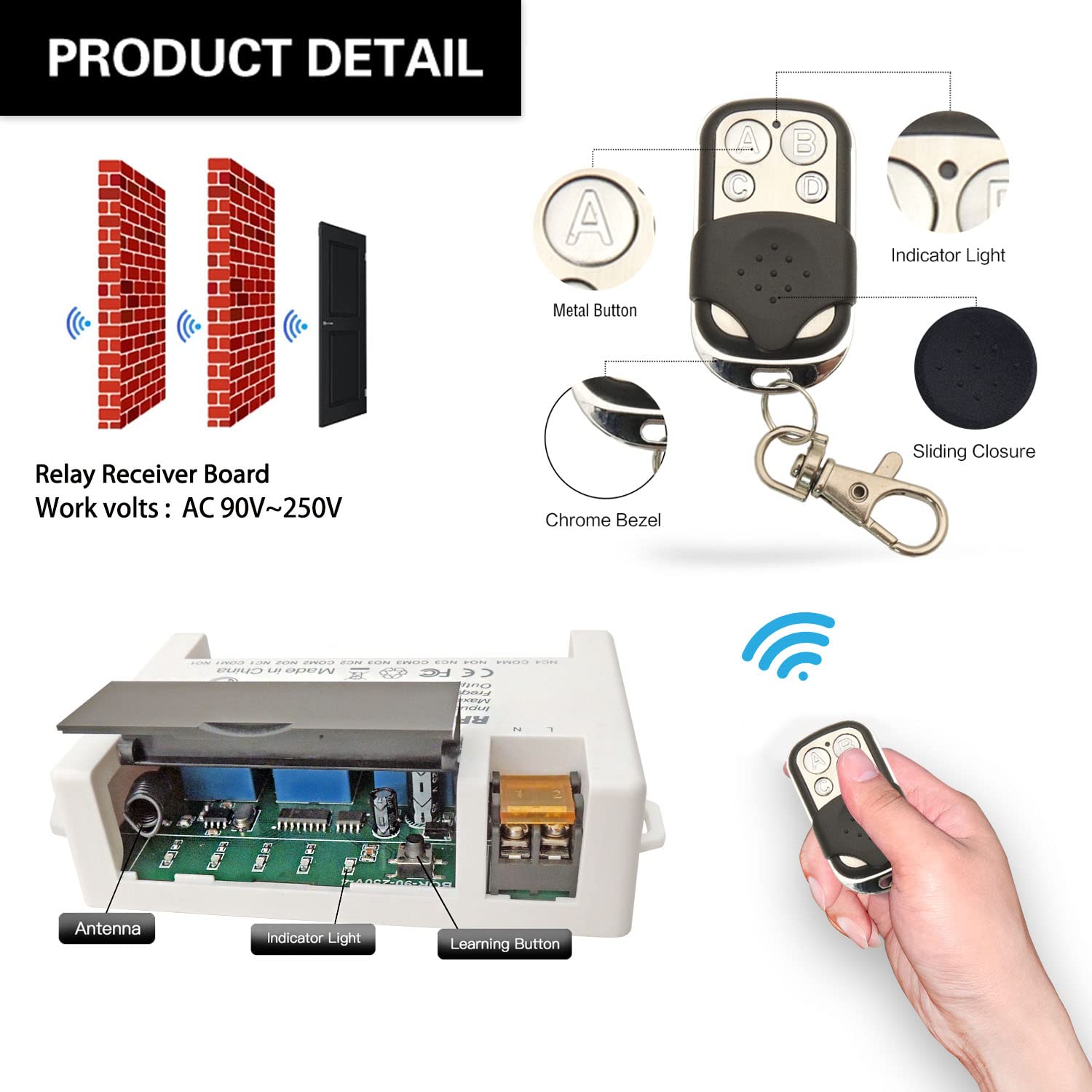

Empfänger und zwei Schlüsselanhänger-Sender

  • Empfängermodul – 4 unabhängige Relais, große Schraubklemmen, Lerntaste, Kontroll-LED
  • 2 x Schlüsselanhänger-Sender – 12V-Batterien enthalten
  • NO: Schließerkontakt (pro Relais)
  • COM: Gemeinsamer Kontakt (pro Relais)
  • NC: Öffnerkontakt (pro Relais)
  • Stromanschlussklemmen: VIN (DC 5V-30V positiv), GND (negativ)

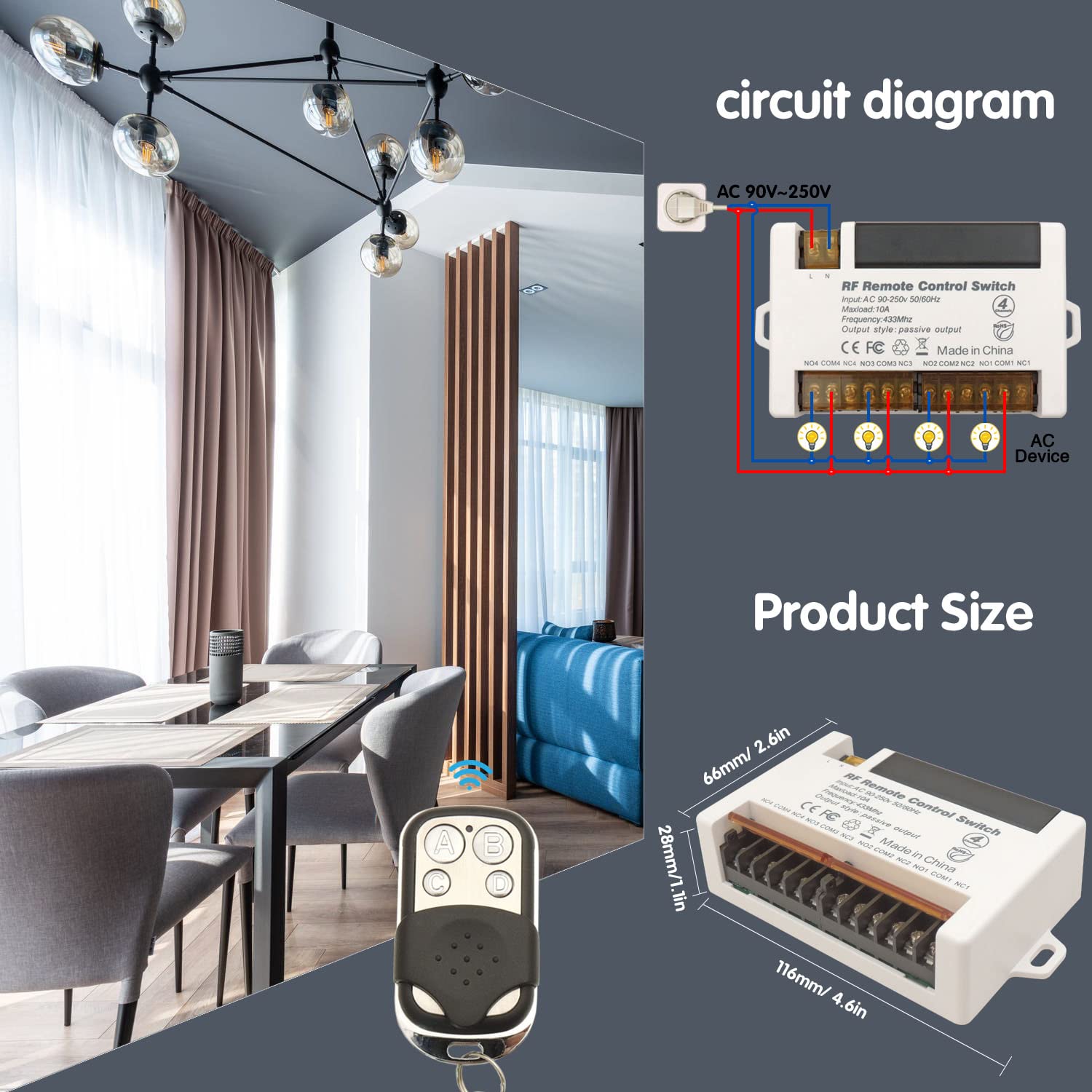

Schaltplan

Kompatible Kabeltypen und Schraubklemmen Verdrahtungskonfigurationen für DC/AC-Geräte und Motoren Verdrahtungskonfigurationen für DC/AC-Geräte und Motoren

  • Stromeingang: Schließen Sie DC 6V-30V an VIN (+) und GND (-) an
  • Relaisausgang (potentialfreie Kontakte): Vier unabhängige Relais, jedes mit NO/COM/NC
  • Kompatible Kabeltypen: Einadrige Massivdraht (BV), mehrdrähtige Massivdraht (RV), mehrdrähtige flexible Leitung (BVR)

Warnhinweis

  • Trennen Sie vor jeglicher Verkabelung oder Wartung immer die Stromversorgung.
  • Überschreiten Sie nicht den maximalen Nennstrom von 10A pro Relais.
  • Stellen Sie sicher, dass die Eingangsspannung im Bereich DC 6V-30V liegt.
  • Halten Sie das Gerät von Feuchtigkeit, Wasser und extremen Temperaturen fern.
  • Wenn Sie sich bei der Verkabelung unsicher sind, konsultieren Sie einen qualifizierten Elektriker.
  • Normalerweise sind Empfänger und Sender ab Werk bereits gekoppelt. Falls nicht, programmieren Sie sie neu.
  • Setzen Sie das Gerät zurück, bevor Sie den Betriebsmodus ändern möchten.
  • Nach einem Reset können alle Fernbedienungen nicht mehr verwendet werden.
  • Tauschen Sie die Batterie rechtzeitig aus, wenn die Spannung des Funksenders niedrig ist.

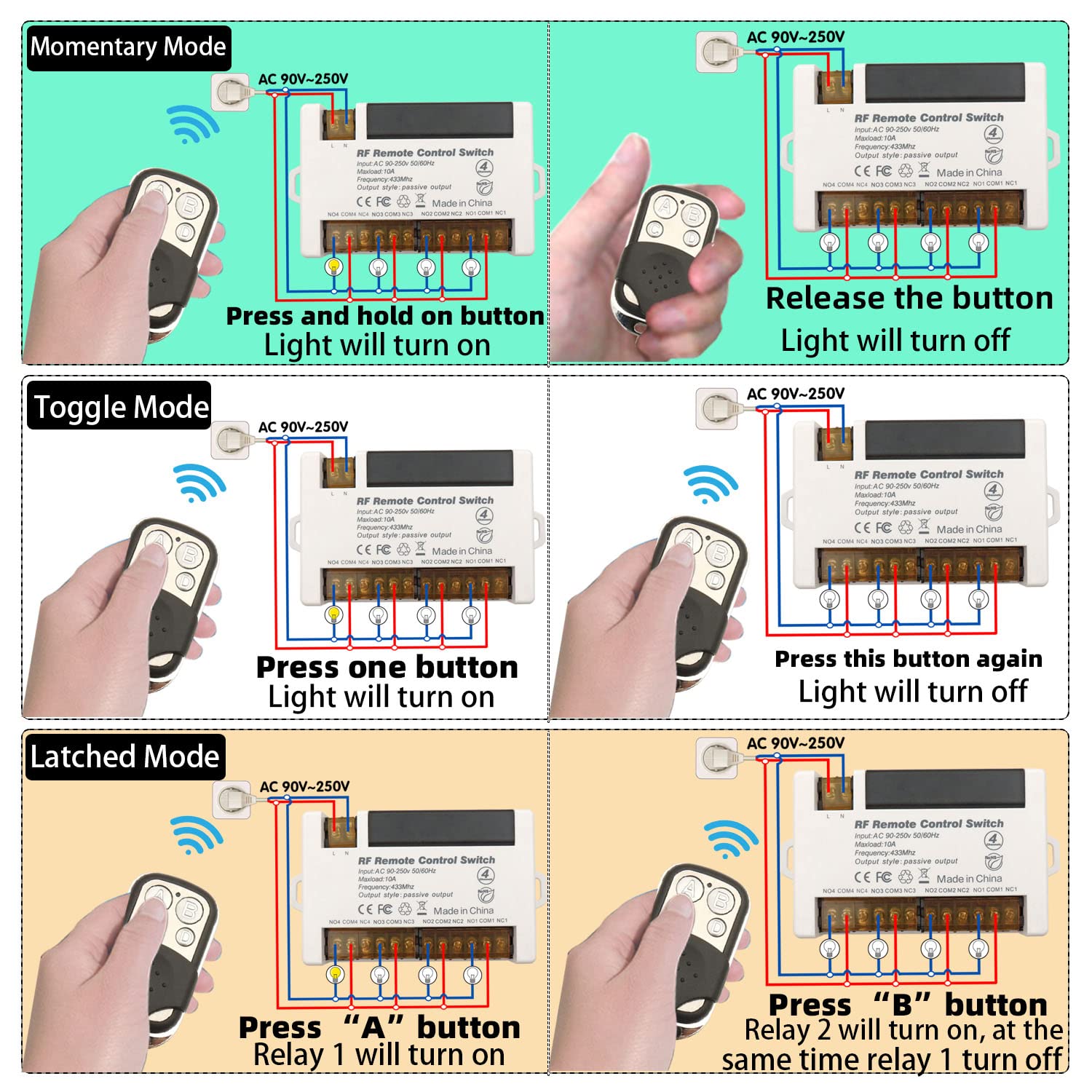

Betriebsmodus

Der Empfänger unterstützt drei Betriebsmodi. Befolgen Sie die untenstehenden Programmier-Schritte, um den gewünschten Modus einzustellen.

Momentan-Modus

Taste gedrückt halten → Relais aktiviert (Gerät EIN)
Taste loslassen → Relais deaktiviert (Gerät AUS)

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 1 Mal. Warten Sie ca. 3 Sekunden.
  2. Drücken Sie Taste A auf der Fernbedienung.
  3. Drücken Sie Taste B auf der Fernbedienung. Kopplung erfolgreich.

Toggle-Modus

Taste einmal drücken → Relais aktiviert (Gerät EIN)
Dieselbe Taste erneut drücken → Relais deaktiviert (Gerät AUS)

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 2 Mal. Warten Sie ca. 3 Sekunden.
  2. Drücken Sie Taste A auf der Fernbedienung.
  3. Drücken Sie Taste B auf der Fernbedienung. Kopplung erfolgreich.

Verriegelter Modus

EIN-Taste drücken (z. B. A) → Relais aktiviert (Gerät EIN)
AUS-Taste drücken (z. B. B) → Relais deaktiviert (Gerät AUS)

So programmieren Sie:

  1. Drücken Sie die Lerntaste am Empfänger 3 Mal. Warten Sie ca. 3 Sekunden.
  2. Drücken Sie Taste A auf der Fernbedienung.
  3. Drücken Sie Taste B auf der Fernbedienung. Kopplung erfolgreich.

Hinweis: Der verriegelte Modus erfordert in der Regel eine Fernbedienung mit mindestens zwei Tasten pro Relaispaar. Bei einem 4-Kanal-Empfänger steuern die Tasten A/B Relais 1 und C/D Relais 2 usw.

Reset

Um alle gekoppelten Fernbedienungen aus dem Speicher des Empfängers zu löschen, drücken Sie die Lerntaste 8 Mal hintereinander. Alle zuvor gekoppelten Fernbedienungen werden gelöscht. Koppeln Sie die Fernbedienungen nach dem Reset nach Bedarf neu. Verdrahtungskonfigurationen für DC/AC-Geräte und Motoren Verdrahtungskonfigurationen für DC/AC-Geräte und Motoren

Fehlerbehebung

Wenn Empfänger und Sender nicht normal funktionieren, versuchen Sie die folgenden Schritte:

  • Gerät reagiert nicht auf die Fernbedienung: Überprüfen Sie die Senderbatterien (ggf. ersetzen). Koppeln Sie die Fernbedienung neu. Stellen Sie sicher, dass keine Hindernisse (Metallgegenstände, dicke Wände) vorhanden sind. Überprüfen Sie die Stromversorgung des Empfängers (Kontrollleuchte an).
  • Relais aktiviert/deaktiviert nicht korrekt: Überprüfen Sie die Verkabelung an den NO/COM/NC-Klemmen. Bestätigen Sie den korrekten Betriebsmodus (ggf. neu programmieren). Stellen Sie sicher, dass die Last 10A nicht überschreitet.
  • Tasten der Fernbedienung leuchten nicht: Ersetzen Sie die 12V-Batterie.
  • Anhaltende Probleme: Setzen Sie den Empfänger zurück (Lerntaste 8 Mal drücken) und koppeln Sie neu.

Wartung

  • Halten Sie Empfänger und Sender trocken und fern von Feuchtigkeit.
  • Reinigen Sie sie mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien oder Scheuermittel.
  • Ersetzen Sie die Senderbatterien, wenn die Reichweite nachlässt.
  • Vermeiden Sie extreme Temperaturen.
  • Überprüfen Sie regelmäßig die Kabelverbindungen auf festen Sitz und Korrosion.

Kontakt

Wenn Sie Fragen zu den Produkten haben, kontaktieren Sie uns bitte zuerst. Wir werden unser Bestes tun, um Ihr Problem zu lösen. Vielen Dank.
