SWITNEX Kinetic Wireless Light Switch and 10A Relay Receiver Kit User Manual
SWITNEX Kinetic Wireless Light Switch und 10A Relais-Empfänger-Kit – Bedienungsanleitung
| Technische Daten | |
|---|---|
| Schaltertyp | Kinetischer, selbstversorgender Funk-Schalter |
| Empfängertyp | RF 433 MHz Relais-Empfänger |
| Betriebsspannung (Empfänger) | AC 110V-240V |
| Maximale Last (Empfänger) | 10A / 1500W |
| Sicherung | 10A (austauschbar) |
| Funkfrequenz | 433 MHz |
| Steuerungsreichweite (Innen) | Bis zu 50 Meter |
| Steuerungsreichweite (Außen) | Bis zu 100 Meter (freies Feld) |
| Lebensdauer Schalter | > 200.000 Betätigungen |
| Lebensdauer Relais | > 400.000 Schaltspiele |
| Schutzart (Schalter) | IPX4 |
| Material | Kunststoff |
| Schalterabmessungen (L x B x H) | 86mm x 86mm x 11mm |
| Empfängerabmessungen (L x B x H) | 60mm x 43mm x 27mm |
| Betriebsmodus | EIN-AUS |
| Anschlussart | Schraubklemmen |
Produktdetails

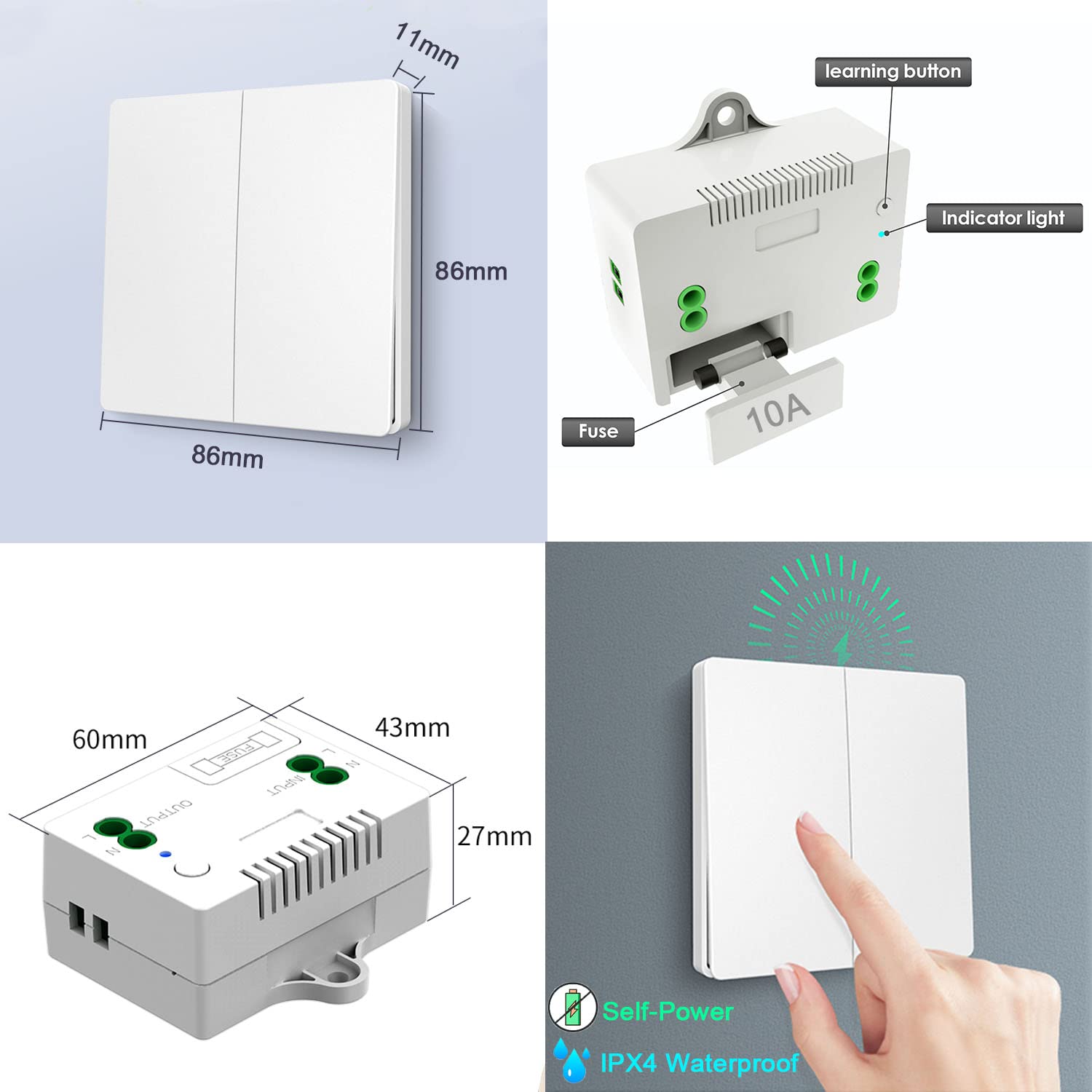

- 1 x Kinetischer Funk-Schalter – selbstversorgend, kein Batteriewechsel nötig, IPX4 wasserdicht, 86x86x11mm
- 1 x Relais-Empfänger – 10A Relais, 433MHz RF, 60x43x27mm, inklusive Lerntaste, Kontrollleuchte, austauschbare 10A Sicherung
- Montagezubehör – Schrauben, doppelseitiges Klebeband
- Empfängerklemmen: L INPUT / N INPUT (Stromversorgung), L OUTPUT / N OUTPUT (zum Gerät)

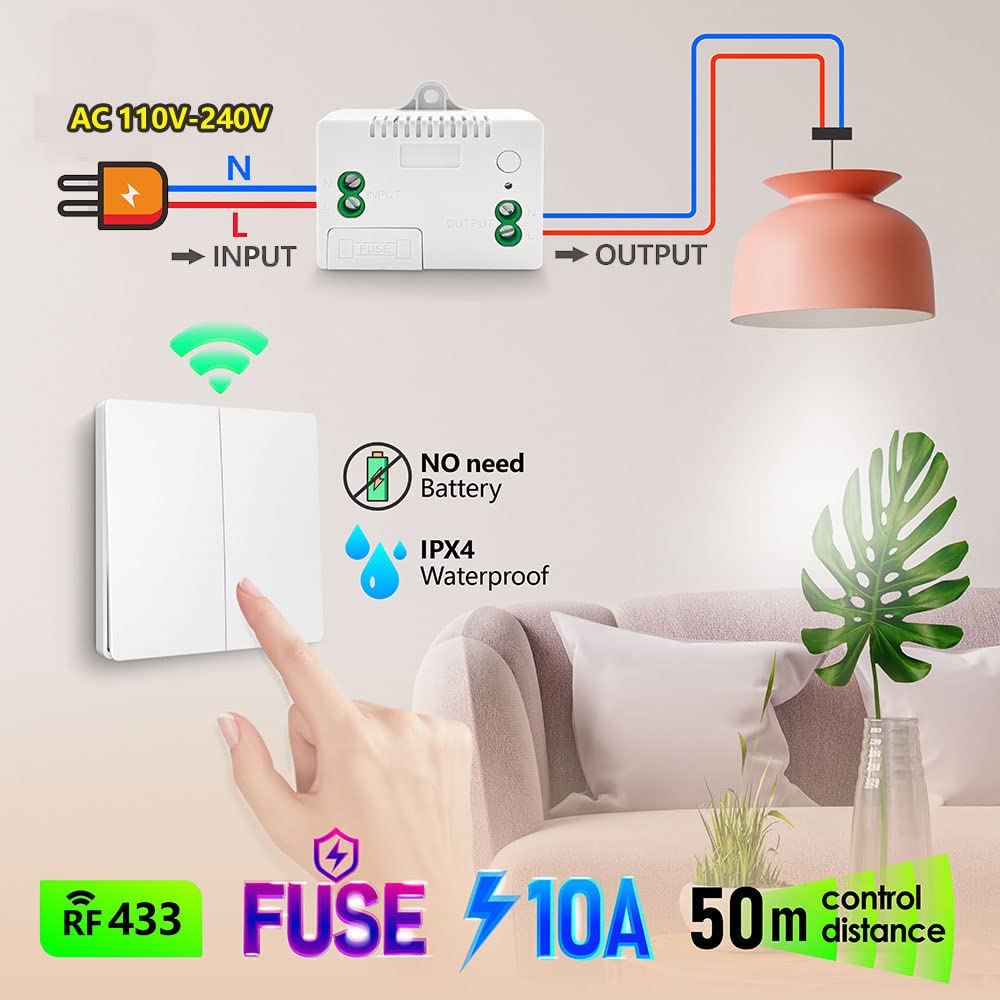

Schaltplan
- Stromversorgung: Schließen Sie AC 110V-240V Phase (L) an ‘L INPUT’ und Neutralleiter (N) an ‘N INPUT’ an.
- Geräteausgang: Schließen Sie die Phase (L) des Geräts an ‘L OUTPUT’ und den Neutralleiter (N) an ‘N OUTPUT’ an.
- Maximale Last: 1500W / 10A
Warnhinweise
- Trennen Sie vor der Installation oder Wartung des Empfängers stets die Stromversorgung am Sicherungsautomaten.
- Die Installation sollte von einem qualifizierten Elektriker oder einer Person mit ausreichenden Elektrokenntnissen durchgeführt werden.
- Stellen Sie sicher, dass die Last des Empfängers 1500W (10A bei 110V-240V AC) nicht überschreitet.
- Der Funk-Schalter ist IPX4 wasserdicht und für feuchte Umgebungen geeignet, jedoch nicht zum Untertauchen in Wasser.
- Versuchen Sie nicht, das Gerät zu reparieren oder zu modifizieren. Wenden Sie sich für Unterstützung an den Kundendienst.
- Normalerweise sind Empfänger und Sender ab Werk bereits gekoppelt. Falls nicht, programmieren Sie sie neu.
- Setzen Sie das Gerät zurück, bevor Sie den Betriebsmodus ändern oder neue Schalter hinzufügen möchten.
- Nach einem Reset funktionieren alle zuvor gekoppelten Schalter nicht mehr.
Betriebsmodus
Toggle-Modus (Standard)
Einmaliges Drücken des kinetischen Schalters → angeschlossenes Gerät schaltet EIN
Erneutes Drücken des Schalters → angeschlossenes Gerät schaltet AUS

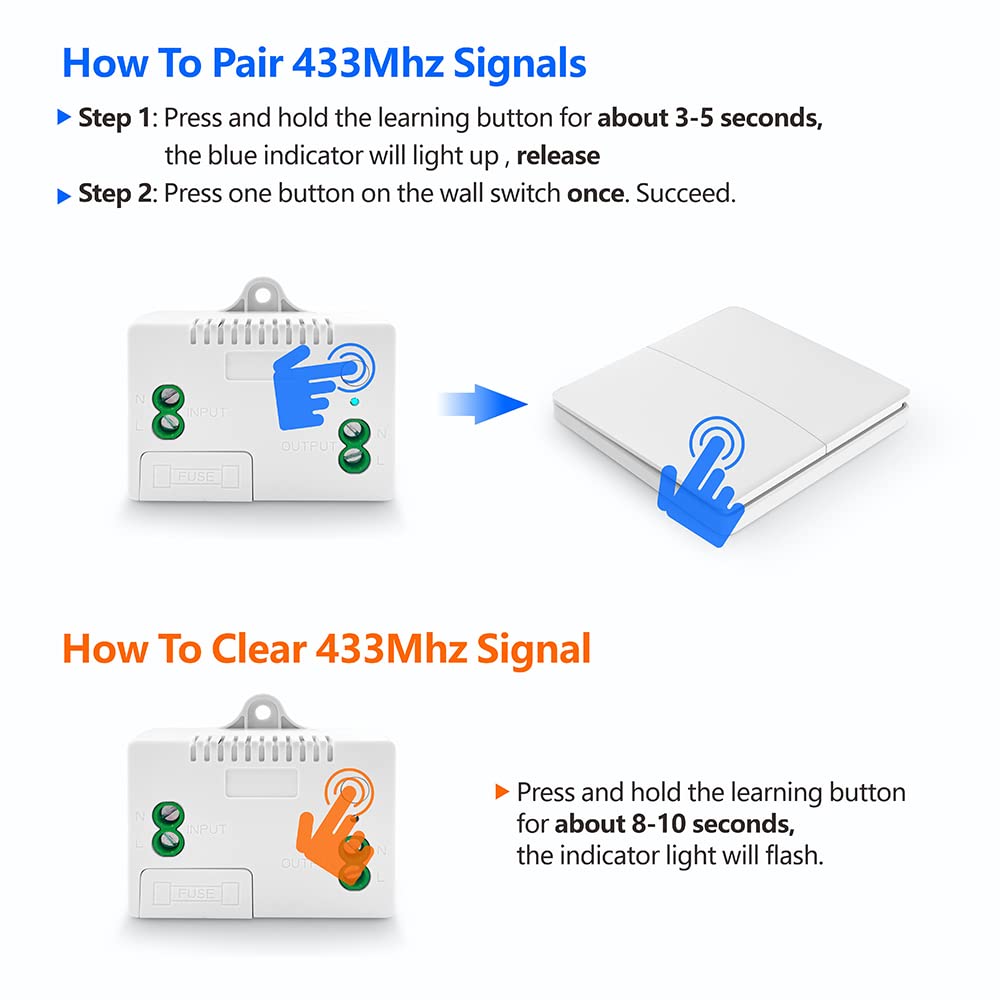

So programmieren Sie (Kopplung):
- Halten Sie die Lerntaste am Empfänger für ca. 3-5 Sekunden gedrückt. Die blaue Kontrollleuchte leuchtet auf. Lassen Sie die Taste los.
- Drücken Sie innerhalb weniger Sekunden einmal die Taste am kinetischen Funk-Schalter.
- Die Kontrollleuchte blinkt und bestätigt die erfolgreiche Kopplung.

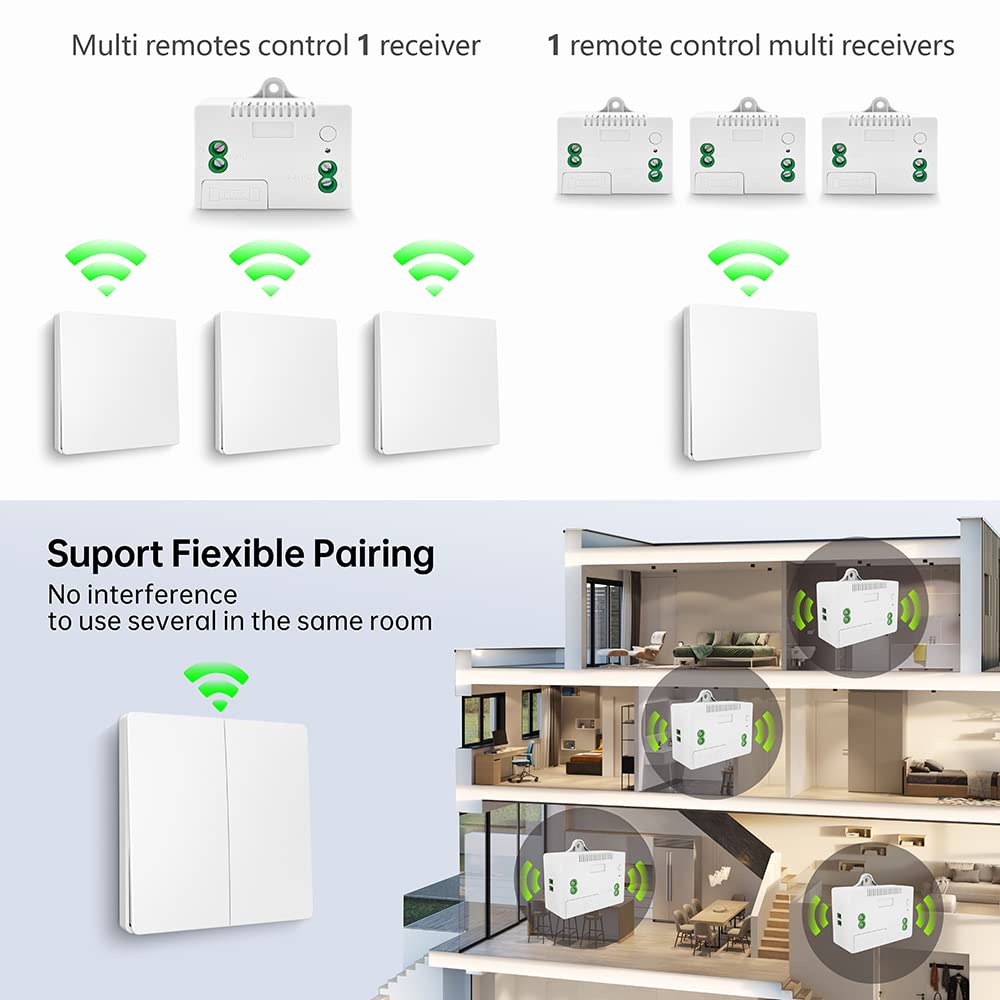

Mehrfachsteuerungsszenarien
- Mehrere Schalter steuern einen Empfänger: Koppeln Sie bis zu 5 Funk-Schalter mit einem einzigen Empfänger (z. B. oben und unten an der Treppe).
- Ein Schalter steuert mehrere Empfänger: Ein einzelner Funk-Schalter kann mit mehreren Empfängern gekoppelt werden, um mehrere Geräte gleichzeitig zu steuern.
Steuerungsreichweite
- Innen: Bis zu 50 Meter (Signal durchdringt Wände, Böden, Türen)
- Außen (freies Feld): Bis zu 100 Meter
Zurücksetzen (Gekoppelte Signale löschen)
Um alle gekoppelten Signale vom Empfänger zu löschen (z. B. beim Austausch eines Schalters oder bei einer Neukonfiguration), halten Sie die Lerntaste für ca. 8-10 Sekunden gedrückt. Die Kontrollleuchte blinkt mehrmals und bestätigt, dass alle gespeicherten Signale gelöscht wurden.
Fehlerbehebung
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Gerät schaltet nicht EIN/AUS | Keine Stromversorgung am Empfänger; Schalter nicht gekoppelt; Sicherung des Empfängers defekt; Gerätefehler | Stromversorgung prüfen; Kopplungsschritte durchführen; 10A Sicherung prüfen/austauschen; Gerät direkt testen |
| Verminderte Reichweite oder zeitweiliger Betrieb | HF-Störungen; Hindernisse (dicke Wände, Metall); Maximale Reichweite überschritten | Empfänger/Schalter umplatzieren; Keine metallischen Hindernisse; Innerhalb von 50m Innenbereich betreiben |
| Schalter fühlt sich schwergängig an oder reagiert nicht | Mechanisches Problem; Verschmutzung | Schalter reinigen; Bei anhaltenden Problemen Support kontaktieren |
Wartung
- Reinigung: Wischen Sie Schalter und Empfänger mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.
- Sicherungswechsel: Falls der Empfänger aufgrund einer Überlastung nicht mehr funktioniert, trennen Sie die Stromversorgung, öffnen Sie das Sicherungsfach und ersetzen Sie die Sicherung durch eine mit gleicher Nennleistung (10A).
- Selbstversorgender Schalter: Kein Batteriewechsel nötig; ausgelegt für über 200.000 Betätigungen.
- Lebensdauer Relais: Ausgelegt für über 400.000 Schaltspiele.
Kontakt
- WhatsApp: +86 15812381273
- E-Mail: linktrol@icloud.com
Bei Fragen zu den Produkten kontaktieren Sie uns bitte zuerst. Wir werden unser Bestes tun, um Ihr Problem zu lösen. Vielen Dank.
