SWITNEX Tuya WiFi RF Garage Controller User Manual

16.5.2026

SWITNEX Tuya WiFi RF Garagentor-Controller Benutzerhandbuch

Technische Daten
Modellnummer	SWITNEX Tuya WiFi RF Garagentor-Controller DC AC 12V 24V
Herkunft	Festlandchina
Zertifizierung	CE, CCC, RoHS
Steuerungsmöglichkeiten	Tuya APP + 433MHz RF + Sprachsteuerung
Wi-Fi-Standard	IEEE 802.11 b/g/n (2,4 GHz)
Betriebsspannung	DC / AC 5V ~ 48V (12V, 24V unterstützt)
Maximaler Strom	3A
Code-Unterstützung	Rolling Code (HCS301), Learning Code (EV1527), Fixed Code (PT2262)
Betriebsmodi	Tastendruck / Umschaltmodus (über Jumper auswählbar)
Empfängerabmessungen	94 x 60 x 28 mm
RF-Fernbedienungsabmessungen	60 x 30 mm
RF-Fernbedienungsbatterie	2 x CR2016 (im Lieferumfang enthalten)
Fernbedienungsspeicher	Bis zu 32 Fernbedienungen
RF-Reichweite	Bis zu 30 Meter (Freifeld)
Kanäle	2 unabhängige Relais
Modulation	ASK
Smart-Home-Kompatibilität	Tuya, Smart Life, Amazon Alexa, Google Home, Alice
Material	Hochwertiger Kunststoff

Produktdetail

Empfänger und RF-Fernbedienung

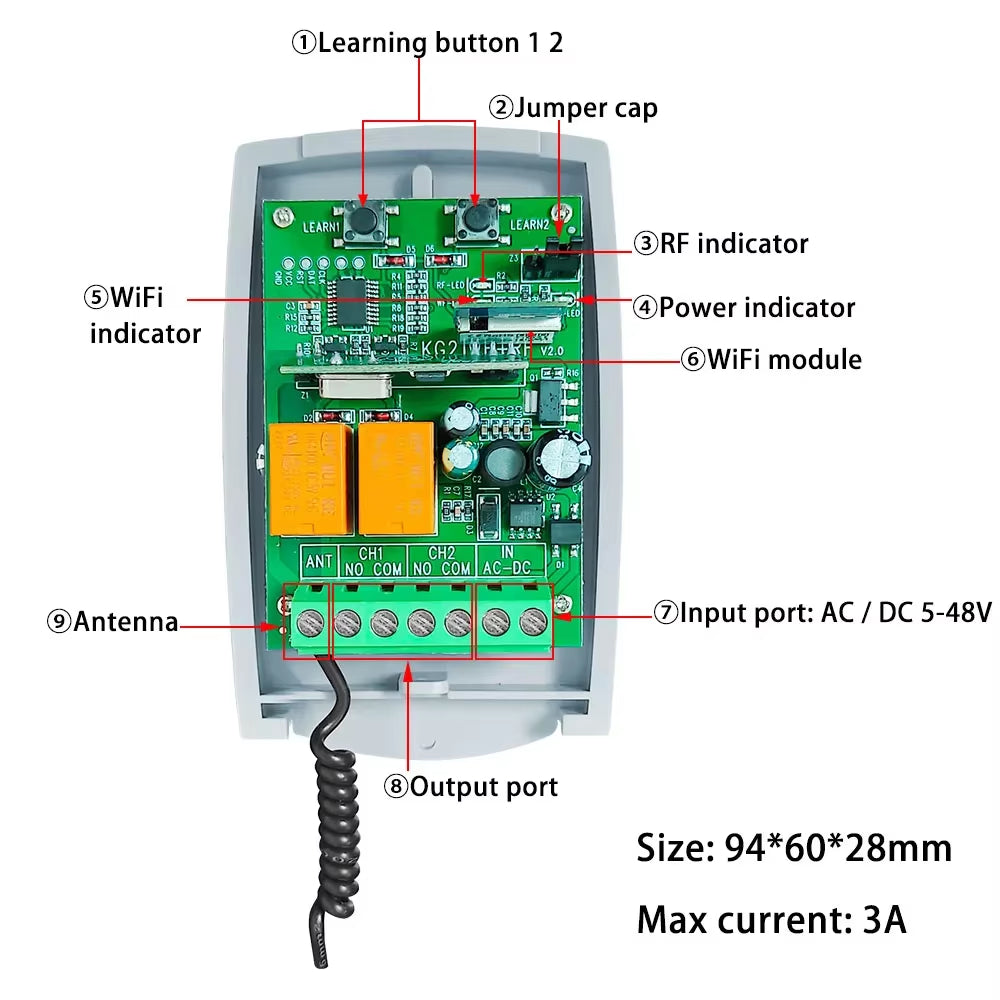

Empfängereinheit – 94x60x28mm, beinhaltet 2-Kanal-Relaisausgang, potentialfreier Kontakt
2 x RF-Fernbedienungen (optional mit 2 oder 4 Tasten) – 60x30mm, betrieben mit 2x CR2016-Batterien (im Lieferumfang enthalten)
Jumper-Kappe – zur Auswahl des Betriebsmodus (M = Tastendruck, T = Umschaltmodus)
Lerntaste 1 – zum Anlernen von Kanal 1
Lerntaste 2 – zum Anlernen von Kanal 2
RF-Anzeige – zeigt den RF-Signalstatus an
Stromanzeige – zeigt den Betriebsstatus an
WiFi-Anzeige – zeigt den Netzwerkverbindungsstatus an
WiFi-Modul – für die Tuya-App-Konnektivität
Eingangsanschluss – AC/DC 5-48V Stromeingang
Ausgangsanschluss – Verbindung zum Garagentor-/Torsteuerungssystem
Antenne – für den RF-Signalempfang

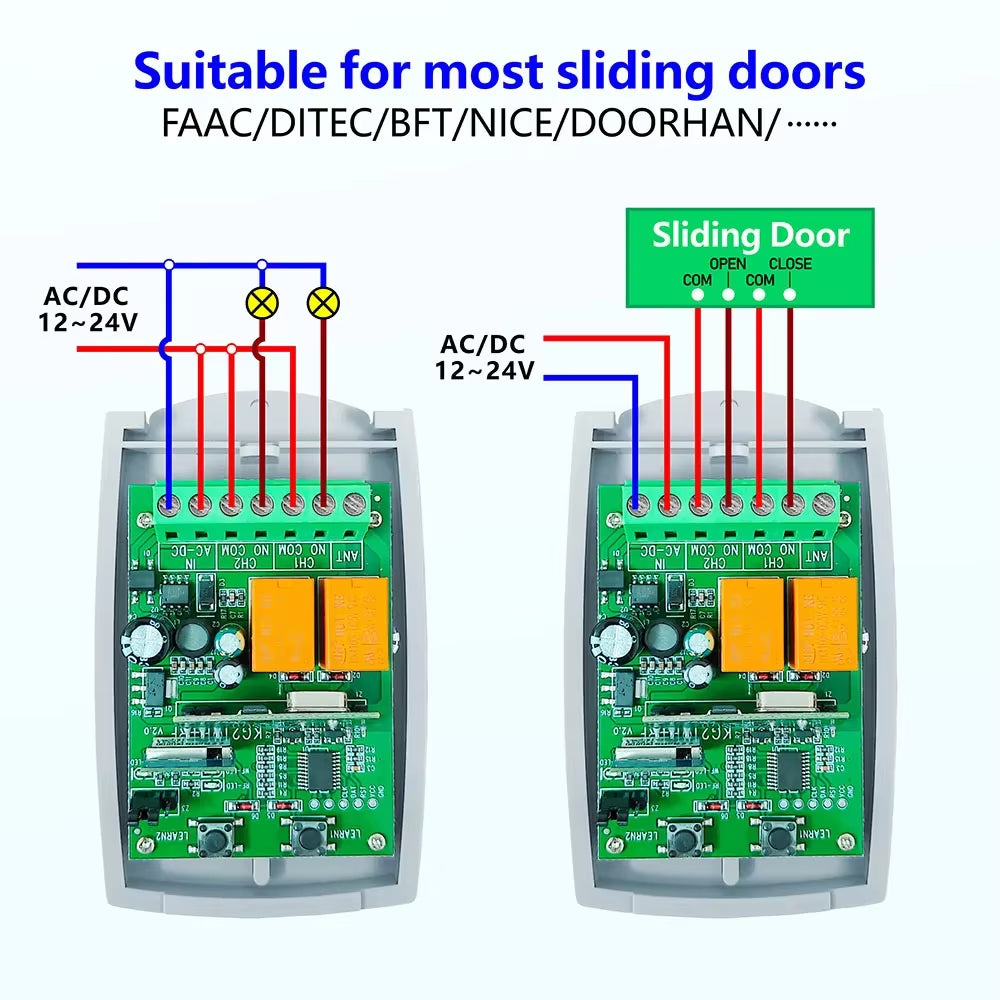

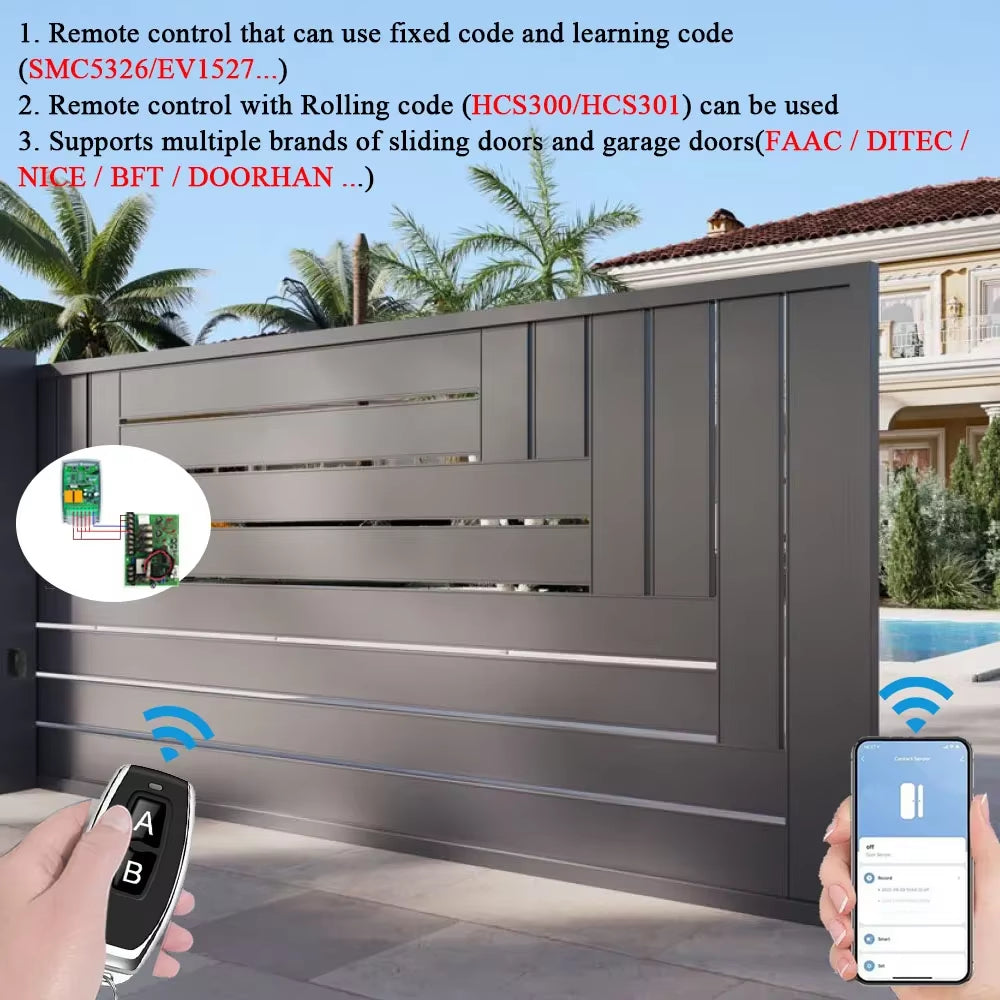

Anschlussdiagramm

Stromeingang: AC oder DC 5-48V an den Eingangsanschluss anschließen (Polarität bei AC nicht erforderlich)
Ausgang: An Garagentoröffner oder Torsteuerungssystem anschließen (potentialfreies Relais)
Kompatibel mit FAAC, DITEC, NICE, BFT, DOORHAN und anderen Marken

Warnung

Vor jeglichen Verdrahtungs- oder Wartungsarbeiten immer die Stromversorgung trennen.
Sicherstellen, dass die Eingangsspannung innerhalb von DC/AC 5-48V liegt und der Strom 3A nicht überschreitet.
Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden, wenn Sie unsicher sind.
Das Gerät von Wasser, Feuchtigkeit und extremen Temperaturen fernhalten.
Der Empfänger ist nicht wasserdicht; an einem trockenen Ort installieren.
Normalerweise sind Empfänger und Sender werkseitig bereits gekoppelt. Falls nicht, programmieren Sie sie neu.
Fernbedienungsbatterien (2x CR2016) ersetzen, wenn die Reichweite abnimmt oder die LED schwächer wird.

Betriebsmodus

Der Empfänger unterstützt zwei Betriebsmodi, die über die Jumper-Kappe auf der Platine ausgewählt werden.

Tastendruck-Modus (Jumper mit “M” verbunden)

Taste gedrückt halten → entsprechendes Relais wird aktiviert
Taste loslassen → Relais wird deaktiviert

So wird es eingestellt: Verbinden Sie die Jumper-Kappe mit der M-Position auf der Platine.

Umschaltmodus (Jumper mit “T” verbunden)

Taste einmal drücken → Relais wird aktiviert
Dieselbe Taste erneut drücken → Relais wird deaktiviert

So wird es eingestellt: Verbinden Sie die Jumper-Kappe mit der T-Position auf der Platine.

Hinweis: Beide Kanäle arbeiten im selben Modus. Sie können nicht einen Kanal auf Tastendruck und den anderen auf Umschaltmodus einstellen.

Anlernen von RF-Fernbedienungen

Nachdem Sie den gewünschten Modus (M oder T) ausgewählt haben, führen Sie die folgenden Schritte zum Anlernen der Fernbedienungen durch:

Kanal 1 anlernen (Taste A):
- Drücken Sie die Lerntaste 1 einmal. Die RF-Anzeige leuchtet auf.
- Drücken Sie einmal die Taste A auf der Fernbedienung. Die Anzeige blinkt und bestätigt das erfolgreiche Anlernen.
- Taste A steuert nun Kanal 1.
Kanal 2 anlernen (Taste B):
- Drücken Sie die Lerntaste 2 einmal. Die RF-Anzeige leuchtet auf.
- Drücken Sie einmal die Taste B auf der Fernbedienung. Die Anzeige blinkt und bestätigt das erfolgreiche Anlernen.
- Taste B steuert nun Kanal 2.

Wiederholen Sie den Vorgang für weitere Fernbedienungen (insgesamt bis zu 32 Fernbedienungen).

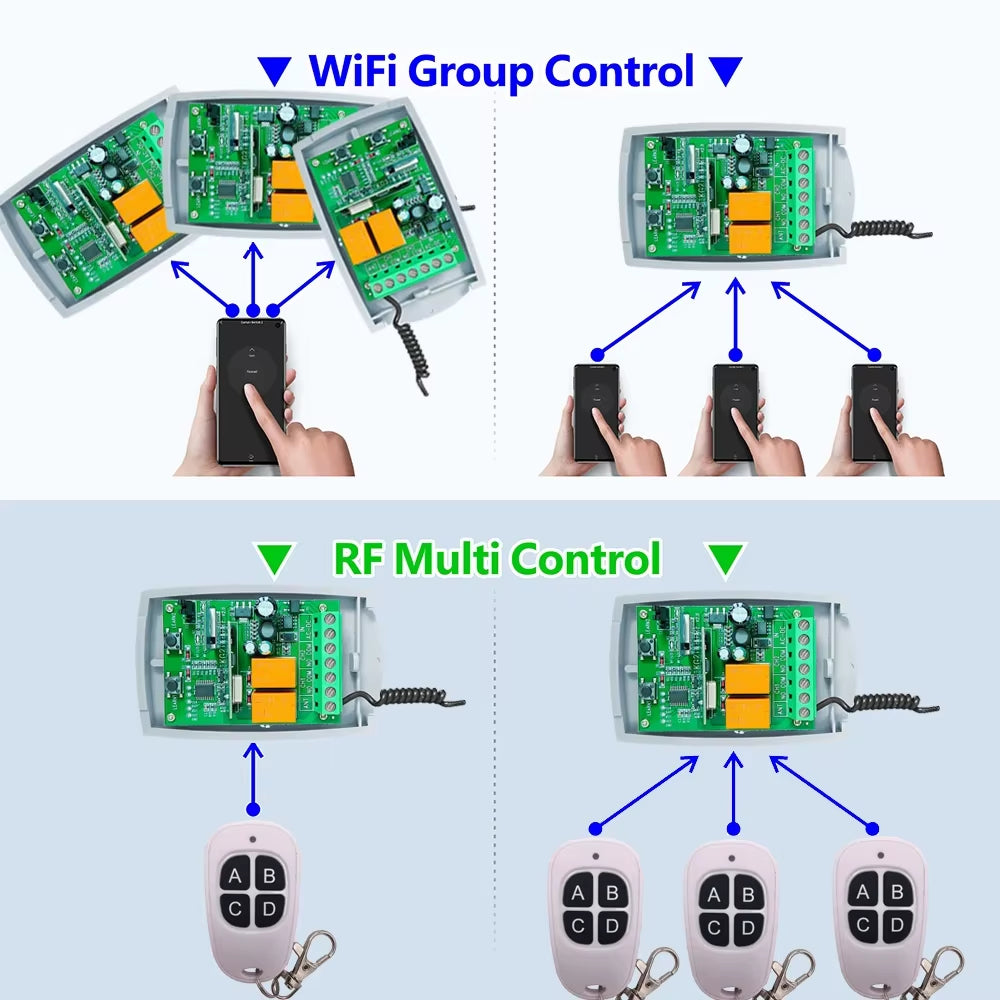

Tuya APP & Sprachsteuerung

Laden Sie die App Tuya Smart oder Smart Life aus Ihrem App Store herunter.
Registrieren Sie sich oder melden Sie sich in Ihrem Konto an.
Tippen Sie auf ’+’, um ein Gerät hinzuzufügen.
Stellen Sie sicher, dass der Empfänger eingeschaltet ist und die WiFi-Anzeige blinkt (Pairing-Modus).
Folgen Sie den Anweisungen in der App, um den Empfänger mit Ihrem 2,4-GHz-WLAN-Netzwerk zu verbinden.
Nach der Verbindung können Sie das Garagentor/das Tor fernsteuern, Zeitpläne, Countdown-Timer und Schleifen-Timer einstellen.
Verknüpfen Sie Ihr Tuya-Konto mit Amazon Alexa, Google Home oder Alice für die Sprachsteuerung (z. B. „Alexa, öffne das Garagentor“).

Zurücksetzen (Gelernte Fernbedienungen löschen)

Um alle gelernten RF-Fernbedienungen aus dem Speicher des Empfängers zu löschen, halten Sie Lerntaste 1 und Lerntaste 2 gleichzeitig etwa 5-8 Sekunden lang gedrückt, bis die Anzeigen schnell blinken. Alle gespeicherten Fernbedienungen werden gelöscht. Führen Sie bei Bedarf ein erneutes Anlernen durch. Anschlussdiagramm

Fehlerbehebung

Problem	Mögliche Ursache	Lösung
Empfänger reagiert nicht auf Fernbedienung	Falsche Jumper-Einstellung; Fernbedienung nicht angelernt; Leere Batterie; Außerhalb der Reichweite	Jumper (M/T) überprüfen; Fernbedienung neu anlernen; 2x CR2016-Batterien ersetzen; Innerhalb von 30m bewegen
Keine Verbindung zur Tuya-App möglich	WLAN ist 5 GHz; Falsches Passwort; Empfänger nicht im Pairing-Modus	2,4-GHz-WLAN verwenden; Passwort überprüfen; WiFi-Modul zurücksetzen (Pairing-Taste 5s drücken)
Garagentor/Tor bewegt sich in die falsche Richtung	Problem mit der Verdrahtungspolarität	Die beiden Ausgangsdrähte zum Motor vertauschen
Ein Kanal funktioniert, der andere nicht	Lerntaste 2 nicht gedrückt; Fernbedienungstaste defekt	Kanal 2 neu anlernen (Lerntaste 2, dann Fernbedienungstaste B drücken); Mit einer anderen Fernbedienung testen
Sprachsteuerung funktioniert nicht	Konto nicht verknüpft; Gerätename falsch	Tuya-Konto in der Alexa/Google Home-App verknüpfen; Korrekten Gerätenamen verwenden

Wartung

Reinigung: Empfänger und Fernbedienung mit einem trockenen, weichen Tuch abwischen. Keine flüssigen Reinigungsmittel verwenden.
Batteriewechsel: Fernbedienungsbatterien (2x CR2016) ersetzen, wenn die Reichweite abnimmt oder die LED schwächer wird. Auf korrekte Polarität achten.
Firmware-Updates: Überprüfen Sie die Tuya-App auf verfügbare Firmware-Updates, um eine optimale Leistung sicherzustellen.
Lagerung: An einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung und Feuchtigkeit lagern.
