SWITNEX Wasserdichte Funkfernbedienung DC 8V-80V 30A Funksteuerung Benutzerhandbuch

Technische Daten
Betriebsspannung Empfänger	DC 8V~80V
Ruhestrom	<5MA
Maximalstrom	30A
HF-Frequenz	433MHz
Betriebstemperatur	-30~+80℃
Empfangsempfindlichkeit	>97dbm
Speicherbare Fernbedienungen	Bis zu 20 Stück
Unterstützte Codierung	1527 Lerncode
HF-Betriebsart	ASK Überlagerungsempfang (Superheterodyn)
Reichweite	Im Freien mehr als 50 Meter
Schutzart	IP65
Fernbedienungsbetriebsart	Tastendruck / Umschalt / Selbsthaltend
Senderbatterie	2x CR2016 (im Lieferumfang enthalten)

Produktdetails

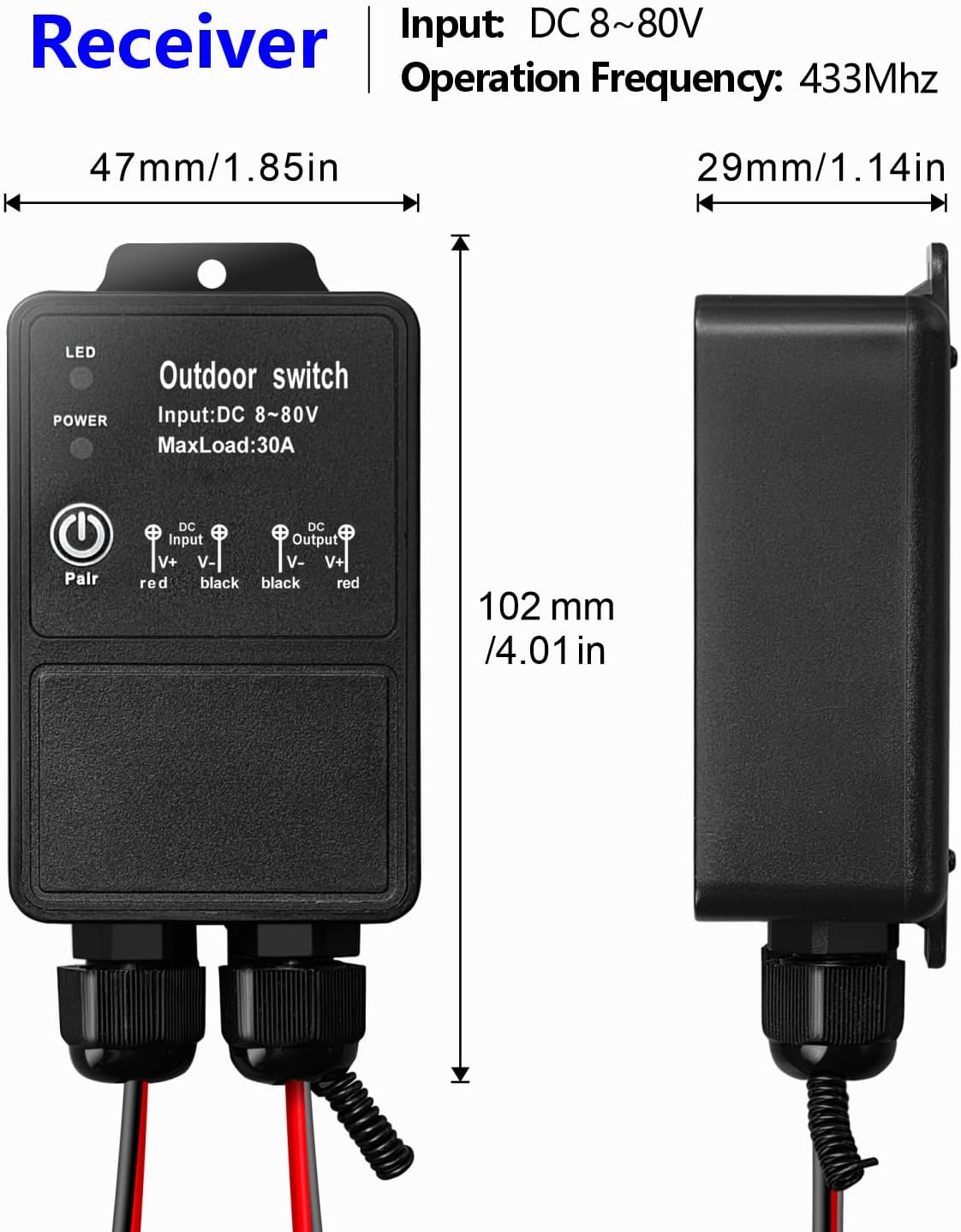

Wasserdichter Empfänger und zwei Sender

Empfängereinheit – IP65 Schutzklasse, geeignet für den Außenbereich/feuchte Standorte
2 x Sender – Fernbedienungen mit EIN/AUS-Tasten, inklusive 2x CR2016 Batterien
Lerntaste am Empfänger – zum Programmieren der Modi und zum Zurücksetzen
Kontroll-LED am Empfänger – gibt visuelle Rückmeldung
Antenne am Empfänger – für besseren Empfang ausfahren
Eingangs-/Ausgangsklemmen – deutlich gekennzeichnet für DC 8V-80V Anschlüsse (V- V+ Eingang, V+ V- Ausgang)

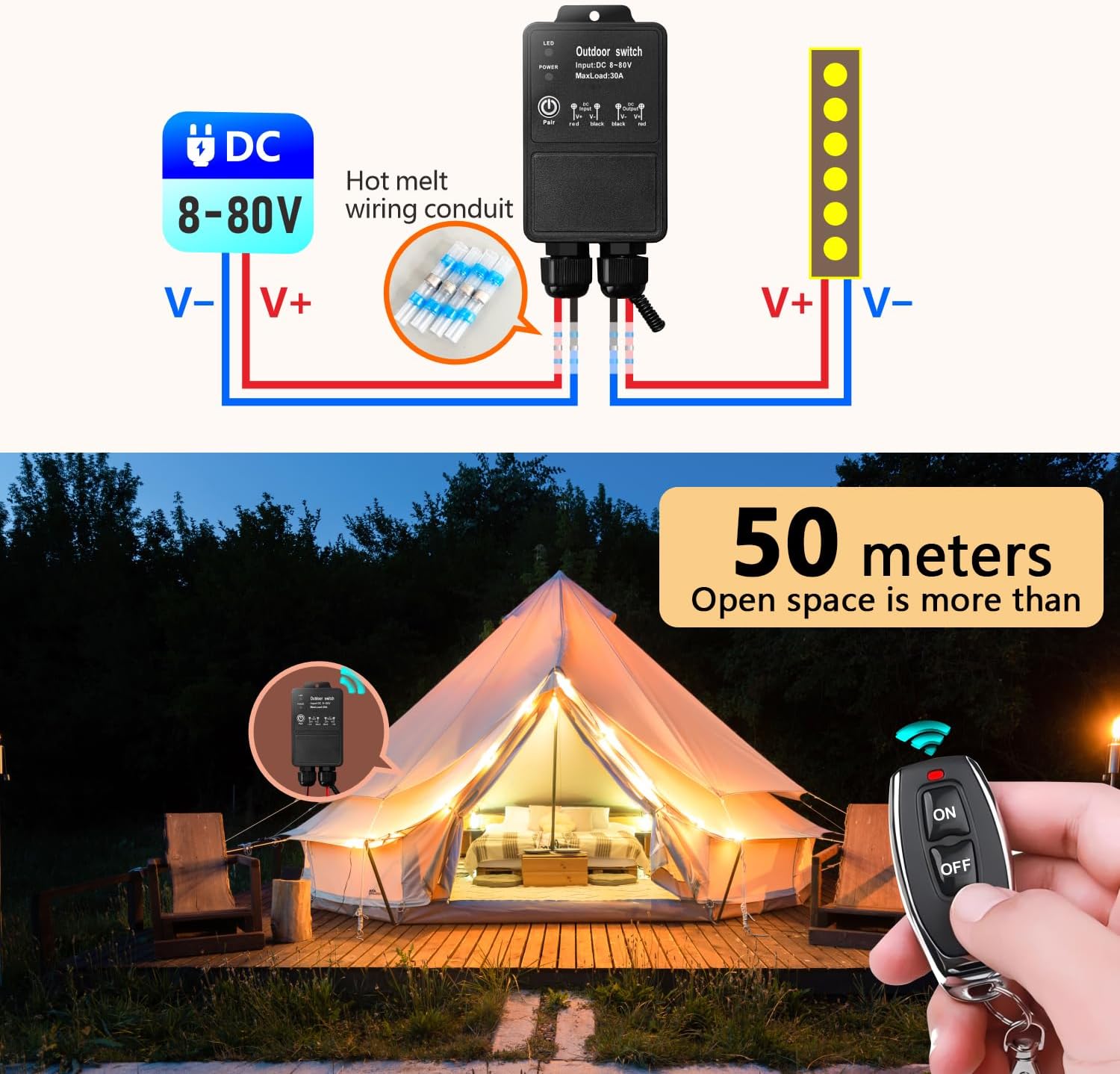

Anschlussplan

Verdrahtungsanschlüsse für DC 8V-80V Schritte zum Anschließen der Kabel mit Schrumpfschlauch-Lötverbindern

Eingang: Schließen Sie die DC 8V-80V Stromversorgung an die Klemmen V- (Minus) und V+ (Plus) an
Ausgang: Schließen Sie das Gerät an die Klemmen V+ und V- an

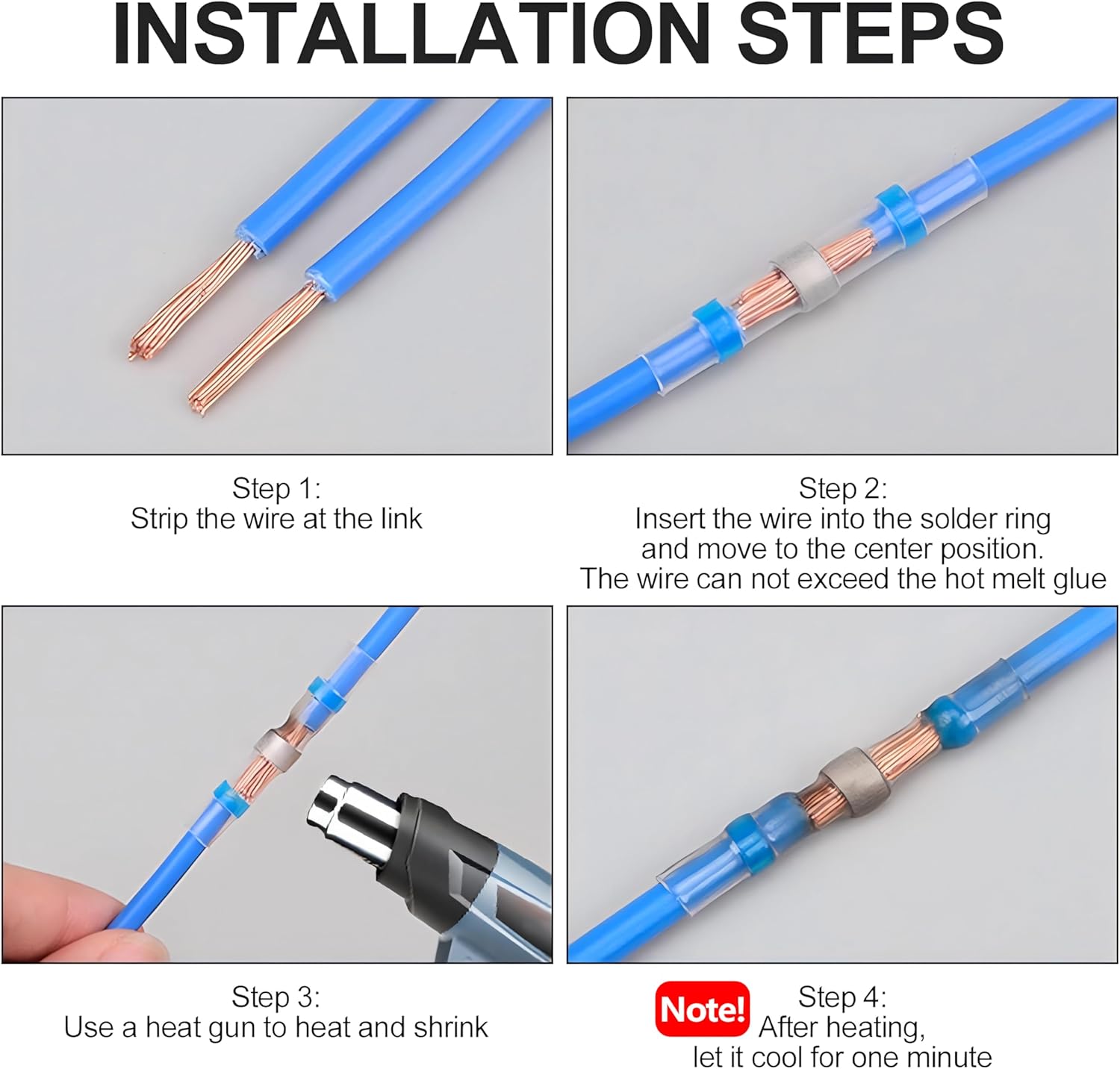

Verwenden Sie Schrumpfschlauch-Lötverbinder für sichere, wasserdichte Verbindungen (5-7 mm abisolieren, einführen, mit Heißluftfön erhitzen, 1 Minute abkühlen lassen)

Warnhinweise

Trennen Sie vor allen Verdrahtungs- oder Wartungsarbeiten immer die Stromversorgung.
Stellen Sie sicher, dass alle Kabelverbindungen fest und ordnungsgemäß isoliert sind.
Überschreiten Sie nicht die maximale Stromstärke von 30A.
Das Produkt ist IP65 wasserdicht, vermeiden Sie jedoch längeres Untertauchen in Wasser.
Halten Sie Fernbedienungen von Kindern fern.
Normalerweise sind Empfänger und Sender ab Werk bereits gekoppelt. Falls nicht, programmieren Sie sie neu.
Setzen Sie das Gerät zurück, bevor Sie den Betriebsmodus ändern möchten.
Nach dem Zurücksetzen können alle Fernbedienungen nicht mehr verwendet werden.
Tauschen Sie die Batterie rechtzeitig aus, wenn die Spannung des Senders niedrig ist.
Ziehen Sie die Antenne am Empfänger leicht aus, um den Empfang zu verbessern.

Betriebsmodi

Das Produkt ist werkseitig auf den Selbsthaltenden Modus voreingestellt. Befolgen Sie die nachstehenden Schritte, um die Modi zu ändern.

Tastendruck-Modus

Taste gedrückt halten → Relais schaltet EIN Taste loslassen → Relais schaltet AUS

So programmieren Sie:

Drücken Sie die Lerntaste am Empfänger 1 Mal. Warten Sie 3 Sekunden.
Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

Umschalt-Modus

Taste einmal drücken → Relais schaltet EIN Dieselbe Taste erneut drücken → Relais schaltet AUS

So programmieren Sie:

Drücken Sie die Lerntaste am Empfänger 2 Mal. Warten Sie 3 Sekunden.
Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

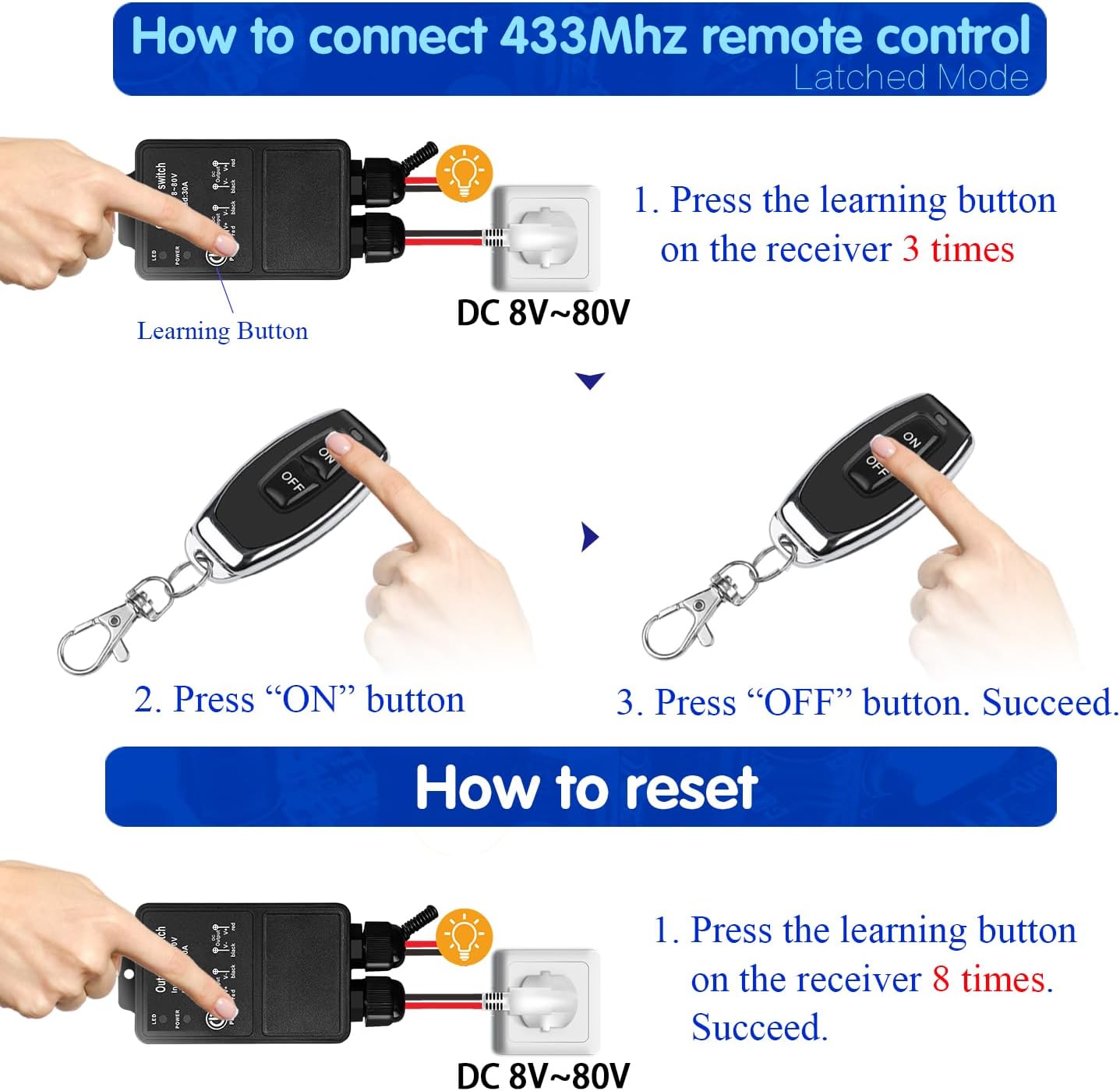

Selbsthaltender Modus (Standard)

EIN-Taste drücken → Relais schaltet EIN AUS-Taste drücken → Relais schaltet AUS

So programmieren Sie:

Drücken Sie die Lerntaste am Empfänger 3 Mal. Warten Sie 3 Sekunden.
Drücken Sie die EIN-Taste am Sender. Warten Sie 3 Sekunden.
Drücken Sie die AUS-Taste am Sender. Einrichtung abgeschlossen.

Zurücksetzen

Um alle gekoppelten Fernbedienungen aus dem Speicher des Empfängers zu löschen, drücken Sie die Lerntaste 8 Mal hintereinander. Das Zurücksetzen ist erfolgreich. Nach dem Zurücksetzen funktionieren zuvor gekoppelte Fernbedienungen nicht mehr. Schritte zum Anschließen der Kabel mit Schrumpfschlauch-Lötverbindern

Fehlerbehebung

Wenn Empfänger und Sender nicht normal funktionieren, versuchen Sie die folgenden Schritte:

Keine Reaktion des Empfängers: Überprüfen Sie die Stromversorgung (DC 8V-80V). Stellen Sie sicher, dass die Senderbatterien nicht leer sind. Überprüfen Sie die Kopplung (ggf. neu koppeln). Prüfen Sie auf Hindernisse oder zu große Entfernung.
Aussetzender Betrieb: Schwache Senderbatterie (ersetzen). Störungen durch andere HF-Geräte. Empfängerantenne ausziehen.
Falscher Betriebsmodus: Programmieren Sie den gewünschten Modus neu (siehe Betriebsmodi).

Wartung

Reinigung: Mit einem weichen, trockenen Tuch abwischen. Keine flüssigen Reinigungsmittel verwenden.
Batteriewechsel: Ersetzen Sie die Senderbatterien (2x CR2016), wenn die Reichweite nachlässt oder die LED schwächer wird. Achten Sie auf die richtige Polarität.
Wasserdichtigkeit: Dichtungen regelmäßig überprüfen. Halten Sie die Anschlusspunkte trocken und sicher.
Lagerung: Bei Nichtgebrauch an einem kühlen, trockenen Ort aufbewahren.
